KWMS 10 00 00 : 2021
K-water 상수도부문 자재구매시방서 [제6편 맨홀뚜껑 자재구매 시방서]
2021년 3월 26일 개정
맨홀뚜껑 자재구매시방서 요약
적용 규격
- 맨홀뚜껑 및 틀의 재질, 규격, 제작방법, 품질, 시험, 검사, 취급, 운반 등에 관하여 이 시방서에 명시되지 않은 사항은 다음에 따른다. 단, 규격이 개정되었을 경우 가장 최근에 개정된 기준을 따른다.
- SPS-KFCA-M201-1639 : 주철 주강재 맨홀뚜껑 및 틀
- SPS-KFCA-D4302-5016 : 구상 흑연 주철 품
- KS D 4040 : 주철(강)재 맨홀뚜껑 및 틀의 일반 요구사항
- 맨홀뚜껑 및 틀은 단체표준 인증을 받은 제품이어야 한다.
요약

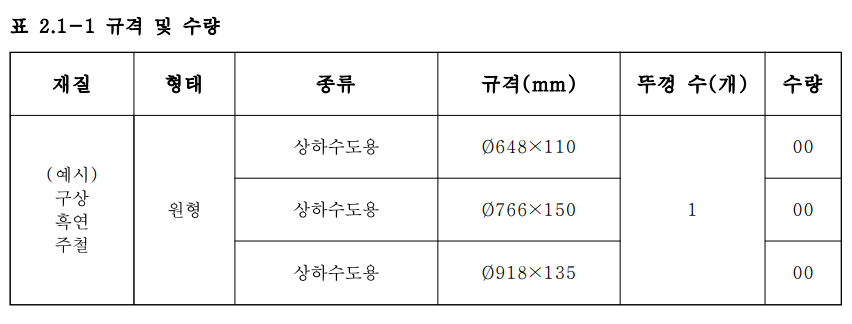

- 규격 및 수량은 다음 표에 따른다.

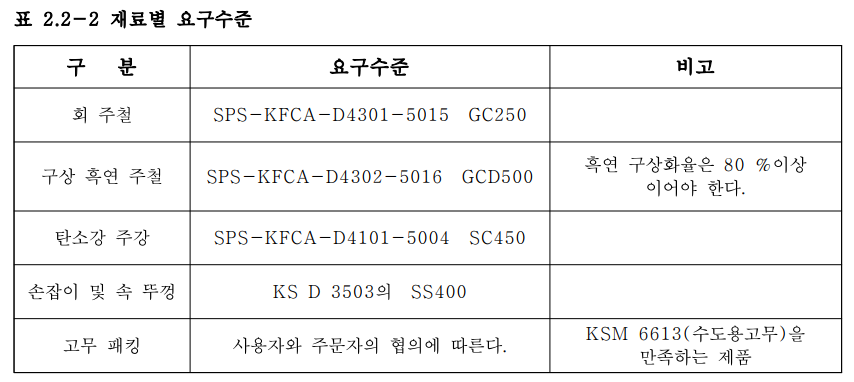

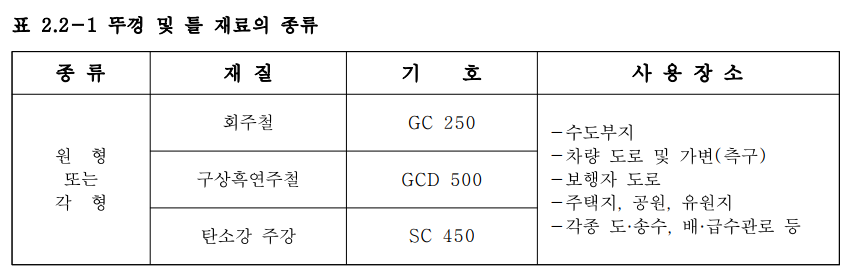

- 재료 : 뚜껑 및 틀 재료의 종류는 다음 표에 따른다.
- 뚜껑 및 틀에 사용하는 재료 및 부품은 다음 표에 적합하거나 이와 동등 이상이어야 한다.
- 구조
- 조립 시 틀의 내측 상부에 뚜껑이 올려진 상태에서 틀의 내측 상단과 뚜껑의 외측 상단이 수평으로 일치되고 뚜껑이 틀의 내부를 덮을 수 있는 구조적 모양을 갖추어야 한다.
- 뚜껑의 틀은 이탈 등 안전사고 및 소음을 방지할 수 있는 구조와 모양을 갖출 수 있다. 이 경우 뚜껑 및 틀의 형상 및 구조와 치수는 감독원과 제조자 사이의 협의 에따른다.
- 틀의 높이조절기능을 갖출 수도 있다. 이 경우 뚜껑 및 틀의 형상 및 구조와 치수는 감독원과 제조자 사이의 협의에 따른다.
- 설치장소와의 경관을 위한 조화물 결합 및 빗물 유입방지 등 부가기능을 위한 형상 및 구조와 치수(뚜껑외경치수제외)는 감독원과 제조자 사이의 협의에 따른다.
- 감독원의 요구가 있는 경우 뚜껑의 손잡이와 속뚜껑을 설치하여야 한다.
- 겉모양
- 겉모양은 파손, 균열, 수축공 및 블로홀 등 사용상 해로운 결함이 없어야 한다.
- 뚜껑과 틀은 잘 맞아야 하며, 뚜껑과 틀이 접하는 면은 정밀가공 또는 이에 준하는 평활도 및 표면조도를 유지하여야 하며 조립 시 흔들림이 없어야 한다.
- 뚜껑과 틀은 내면·외면을 깨끗이 하여 가공 타르를 소부 도장하거나 또는 정제 타르에 수지 도료를 가한 것으로서 상온도장에 적합하고 건조가 빠르며 내후성이 좋은 것으로 도장하여야 하며, 별도의 표면처리를 할 수있다.
- 뚜껑 윗면에 인증마크, 원산지, 제조자명을 표시하고, 그 외의 것은 뚜껑 뒷면에 표시하여야 한다. 다만, 특별히 감독원의 요구가 있을 경우 이에 따를 수 있다.
- 뚜껑 및 틀의 모양과 문양은 단체표준(SPS-KFCA-M201-1639) 부도 1~88에 따른다. 다만 특별히 감독원의 요구가 있을 경우 이에 따를 수 있으며, K-water 표준도 밸브실 부대시설시설의 기능을 유지하는 시설로서 관리사무소, 급배수설비, 환기설비, 전원설비, 조명설비, 중앙통제설비, 방재설비, 상황표지판, 기타설비 등을 말한다. 더 보기 상세도를 참고할 수 있다.
- 치수

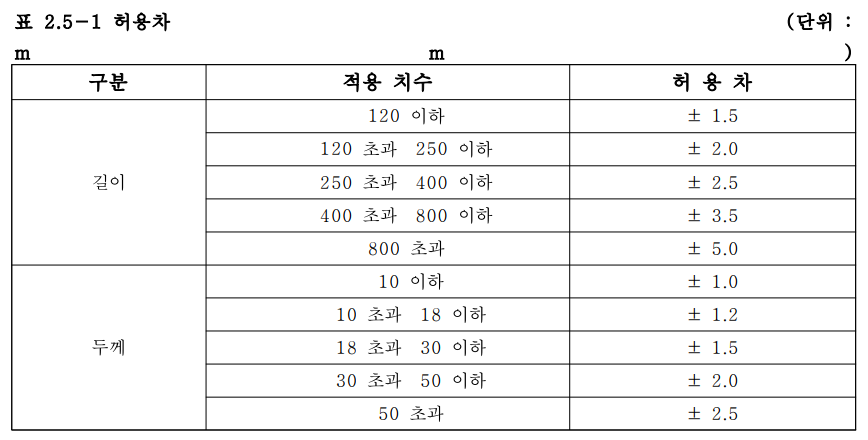

- 뚜껑 및 틀의 외측 치수는 SPS-KFCA-M201-1639의 부도 1~88에 따른다. 다만 허용차가 없는 치수의 허용차는 <표 2.5-1>에 따르고, 외측 치수 이외의 치수는 참고치로 한다
- 무게

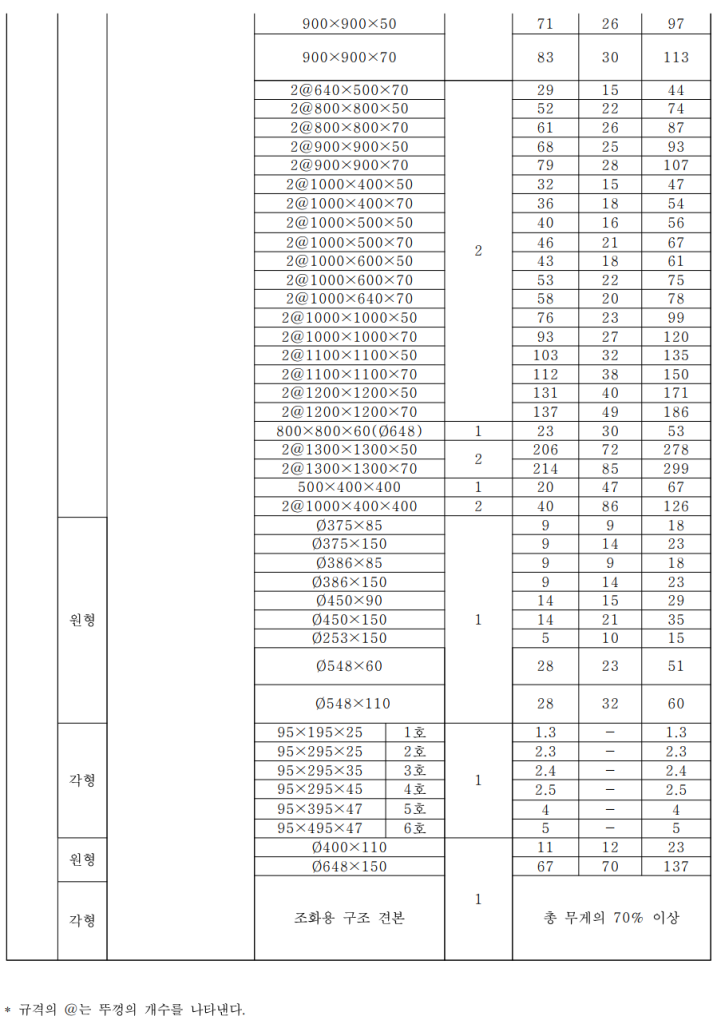

- 뚜껑 및 틀의 무게는 <붙임 1>의 값 이상 이어야 한다. 다만, 그 외의 잠금장치형 또는 특수형은 <붙임 1>의 원형(각형제외)무게를 기준으로 뚜껑과 틀의 합이 90% 이상, 조화용 맨홀(원형, 각형)의 경우에는 뚜껑과 틀의 합이 70%이상이어야 한다.
