KWMS 10 00 00 : 2018
K-water 상수도부문 자재구매시방서 [제5편 주철관 자재구매 시방서]
2018년 12월 14일 개정
주철관 자재구매시방서 직관/이형관 요약
적용 규격
- 원관 : KS D 4311(덕타일 주철관(직관)), KS D 4308(덕타일 주철이형관)
- 내면처리 : KS D 4316(덕타일 주철관의 모르타르 라이닝) 또는 KS D 4317(덕타일 주철관 내면 에폭시 수지 분체도장)
- 접합부속품 : KS D 4316(덕타일 주철관의 모르타르 라이닝), KS D 4317(덕타일 주철관 내면 에폭시 수지 분체도장), KS M 6613(수도용 고무), 및 SPS-KFCA-D4302-5016(구상 흑연 주철품)
요약
- 관의 두께에 따라 1종관, 2종관, 3종관, 4종관으로 구분한다.
- 관의 양 끝은 접합 방식에 따라 KP메커니컬, 타이튼 조인트, 메커니컬, 플랜지로 나뉜다.
- 내면처리는 시멘트 모르타르 라이닝 또는 에폭시 수지 분체 도장을 시행하고 감독원 및 계약상대자 사이의 협의에 따라 이음 및 내면처리 방법을 달리 할 수 있다.

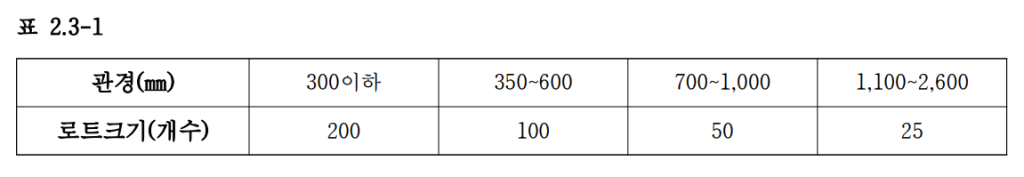

- 공장검사에서 표준규격(6m)의 공시관 선정기준은 아래의 기준으로 무작위 1개 샘플을 취한다.
- 삽구 끝단에는 삽입한계를 알 수 있도록 백색지시선을 표기하여야 한다.
- 관 운반 및 취급 시 기온이 영하 1도 이하이거나 예상될 경우 감독원과 협의를 통해 적절한 보온조치 등을 위해야 한다.
- 관을 지정된 장소에 적치할 경우에는 관에 손상이 가지 않도록 관 받침목, 차광막 및 양끝 관마개 설치 등 적절한 조치를 하여야 한다.
- 관을 저장할 경우 1단 보관을 원칙으로 하고, 2단 이상 적층하게 될 경우에는 감독의 승인을 받아야 한다.
- 직관의 표준길이는 (4.0, 5.0, 6.0)m 이며 전체길이를 nr 단위로 산출한다. 단 필요한 경우 직관 길이를 변경할 수 있다.
- 이형관은 각 품목별 중량(Kg)으로 산출한다.
- 이형관의 접합부속(Kg), 관마개(nr), 관 받침목, 차광막은 별도로 산출한다.
- 운반비(식), 하차비(식)는 중량, 운반거리, 차량대수 등을 고려하여 산출한다.
