[KW 자재구매시방서] 수도용 강관 KWMS 10 00 00:2021

KWMS 10 00 00 : 2021
K-water 상수도부문 자재구매시방서 [제1편 수도용 강관 자재구매 시방서]
2021년 6월 18일 개정

수도용 폴리에틸렌 3층 피복 강관 자재구매시방서 직관/이형관 요약

관 양끝단은 벨엔드 스피곳 형상으로 하되 벨엔드관은 관 접합시 최소한 70mm의 겹이음이 허용되도록 제작되어야 하며, 벨엔드 부위의 길이는 100mm 이내로 균일한 내경으로 가공한다.
벨엔드 부분에는 산소압축시험을 위해 기밀시험용 구명을 뚫고 플러그(PT 3/8″)를 박아 두어야 한다.
수구의 내측과 삽구 외측 간 간격 기준
- D1600 이하 : +4mm 이하
- D1650 이상 : +5mm 이하
  - 위 치수는 벨엔드 안지름이다.
관의 길이는 +는 제한하지 않으나 -는 허용치 않고, 관끝단 벨길이를 제외하고 규격(6, 9, 12m) 이상이어야 한다.
관 두께의 허용오차는 관두께 10mm 미만은 ±0.3mm, 관두께 10mm 이상은 ±0.5mm 이내 이어야 한다.
관 끝부분의 경우 내경 허용오차는 관축에 수직평면상의 어느 점에서나 ±3mm 이내이어야 한다.

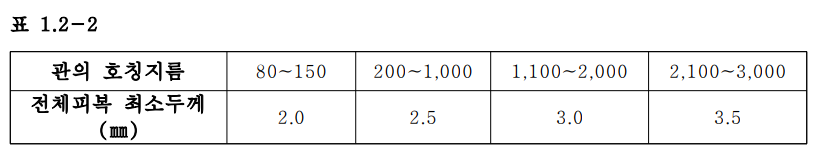

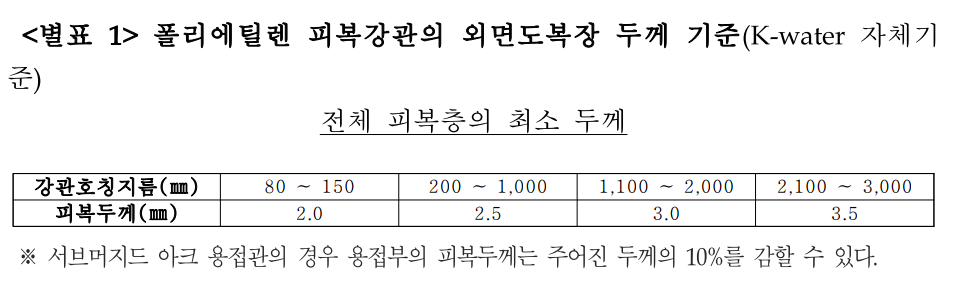

관의 외부 피복두께는 아래와 같다.

관의 양 끝단부는 현장용접 및 도복장을 위해 형장반입시 피복을 하지 않고 프라이머 초벌만 실시하고 30도 이하의 모따기를 하여 베벨각을 형성한다.

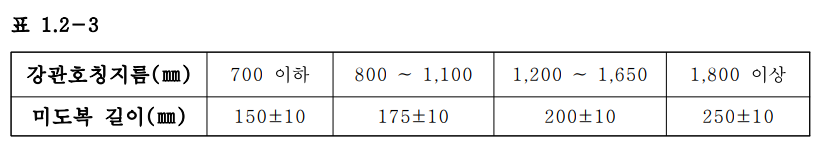

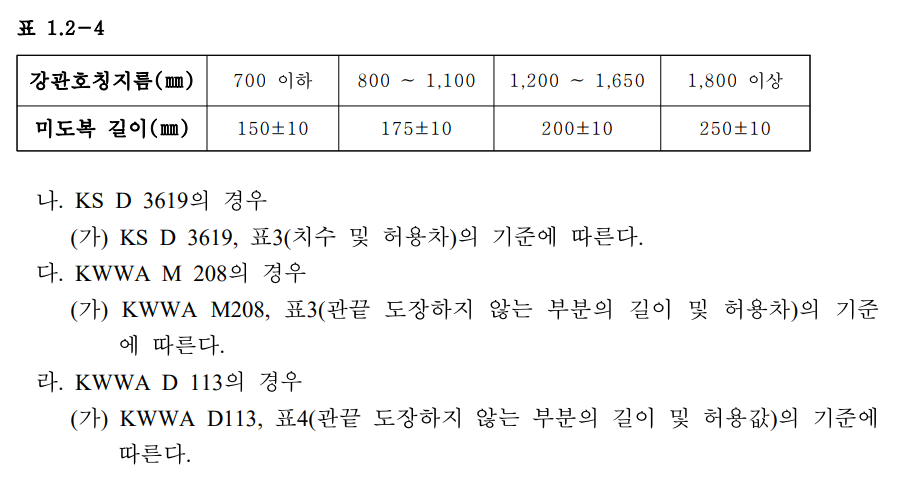

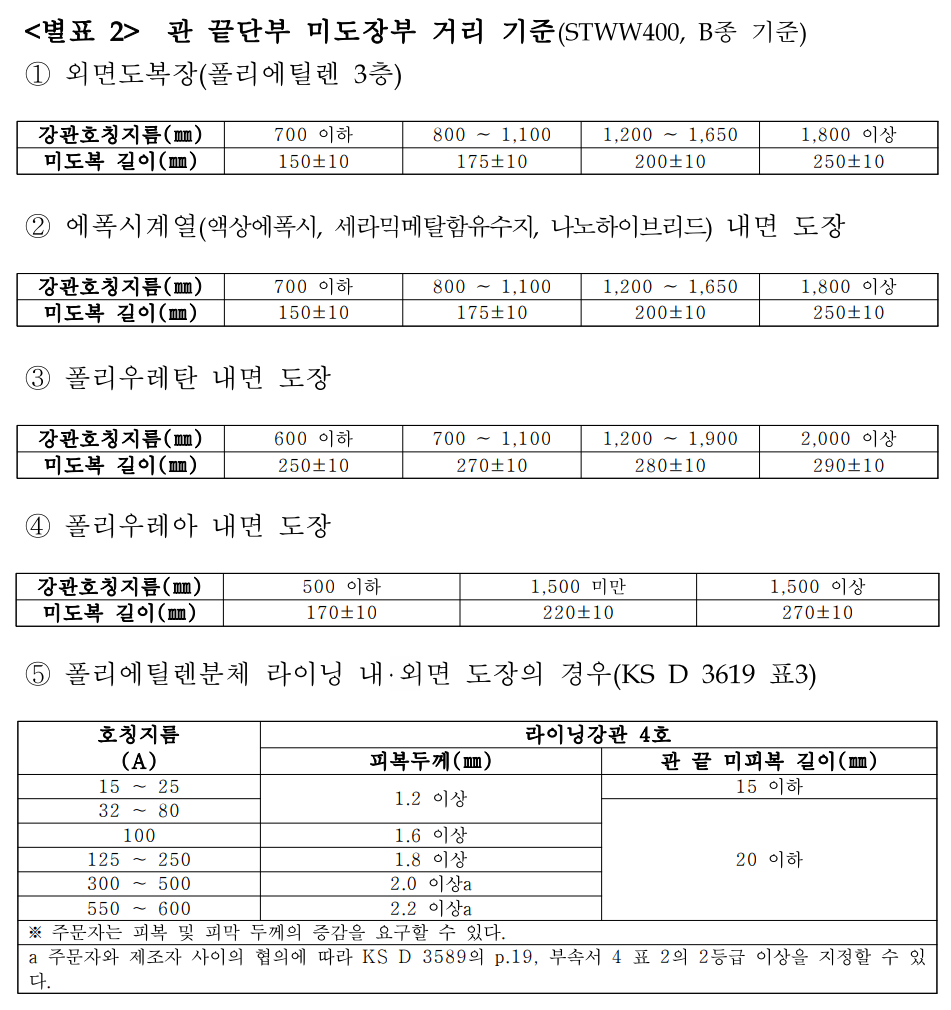

관의 양 끝단부 미도복 부위의 적정 길이는 다음 표로 하되, 용접열에 의해 영향을 받지 않는 범위 내에서 감독원의 승인하에 증감할 수 있다.

용접부에는 겹이음 길이 확인이 용이하도록 삽구측 끝단 100mm 지점에 10mm 폭의 백색 지시선을 표기하여야 한다.
관을 적치시 관에 손상이 가지 않도록 차광막, 양끝 캡설치(500mm 이하)등 적절한 조치를 하여야 한다.
관의 찌그러짐 방지를 위해 관의 양단(도복되지 않은 부분)에 직경 30mm 이상의 황봉이 교차되도록 용접하여 보강한 후 운반한다.
관의 저장은 1단 보관을 원칙으로 하되, 2단 이상 적층할 경우 검사원의 승인을 받아야 한다.
납품 후 하자 발생시 모든 책임은 계약상대자에게 있다.

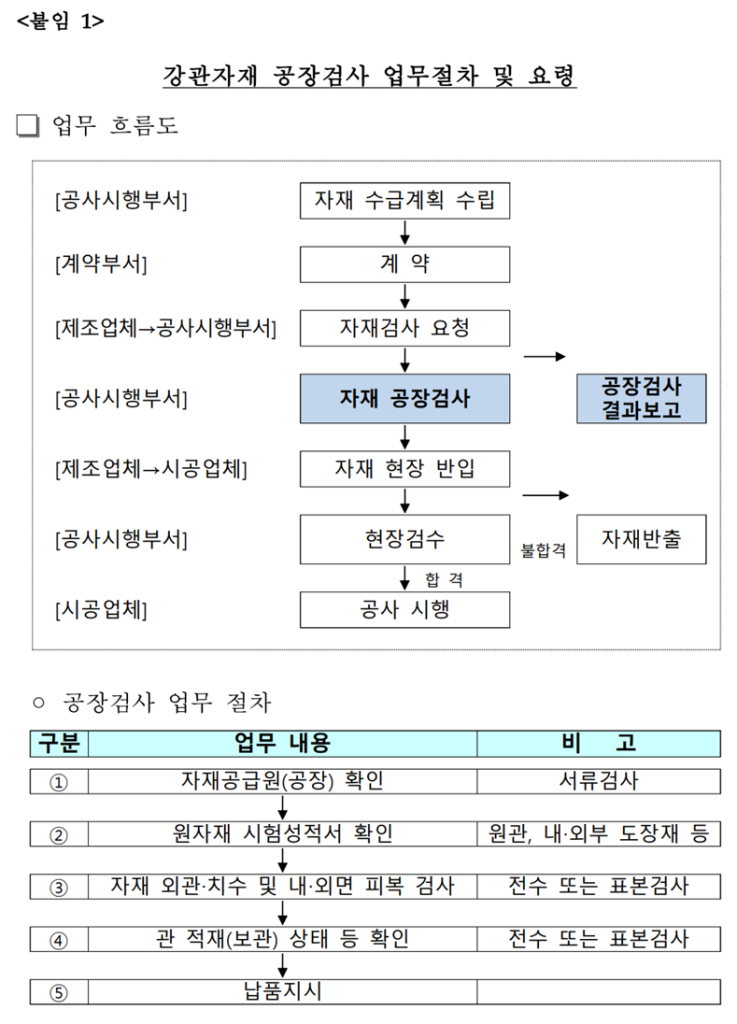

관의 본당 단가에는 발주자가 품질확보를 위하여 추가로 실시하는 시험 비용을 제외한 제작, 공장 시험 및 검사, 운반, 현장내 보관에 소요되는 모든 비용이 포함된다.
공장제작 자재의 홀리데이디텍터(핀홀)는 12000V의 전압을 사용한다.
