High speed air valves for water supply
SPS-KWWA B 100-0707 (한국상하수도협회)
2021년 02월 02일 확인
https://www.e-ks.kr/KSCI/ct/ptl/main.do
이 표준은 산업표준화법 관련 규정에 따라 단체표준심사위원회 및 단체표준심의회의 심의를 거쳐 개정된 단체표준이다. 이 표준은 최초에는 국가표준인 한국산업표준 KS B 0707로 제정되었으나, 1989년 단체표준으로 변경됨에 따라 SPS-KWWA B 100-0707:1989으로 명명된 표준이다.
이 표준은 사용압력 0.75 MPa, 1.0 MPa 및 1.6 MPa 이하의 수도에 사용하는 급속 공기밸브(이하 밸브라 한다)에 대하여 규정한다.
이 표준은 최초 KS B 0707로 제정되었으나, 1989년 단체 표준으로 변경되어 SPS-KWWA B 100-0707:1989로 명명되었다.
1차개정 내용 :
수도법 시행령 제24조의 2 제1항 (수도용 자재와 제품의 사용)시행으로 업체 의견을 수렴한 내용을 추가하고 소구경 호칭지름 20 ㎜ 을 포함한 2종, 3종의 바깥지름 D의 치수를 KWWA B 102( 수도용 소프트 실 슬루스 밸브)기준에 맞추어 수정하였다. 수도용 급속 공기밸브는 수도용 소프트 실 슬루스 밸브에 설치되는 제품으로 표준을 통일하였다. JWWA B 137(수도용 급속공기 밸브), KS B 2340 (수도용 공기밸브)등 국내∙외 밸브 관련 표준을 참고하여 작성하다.
■ 용어

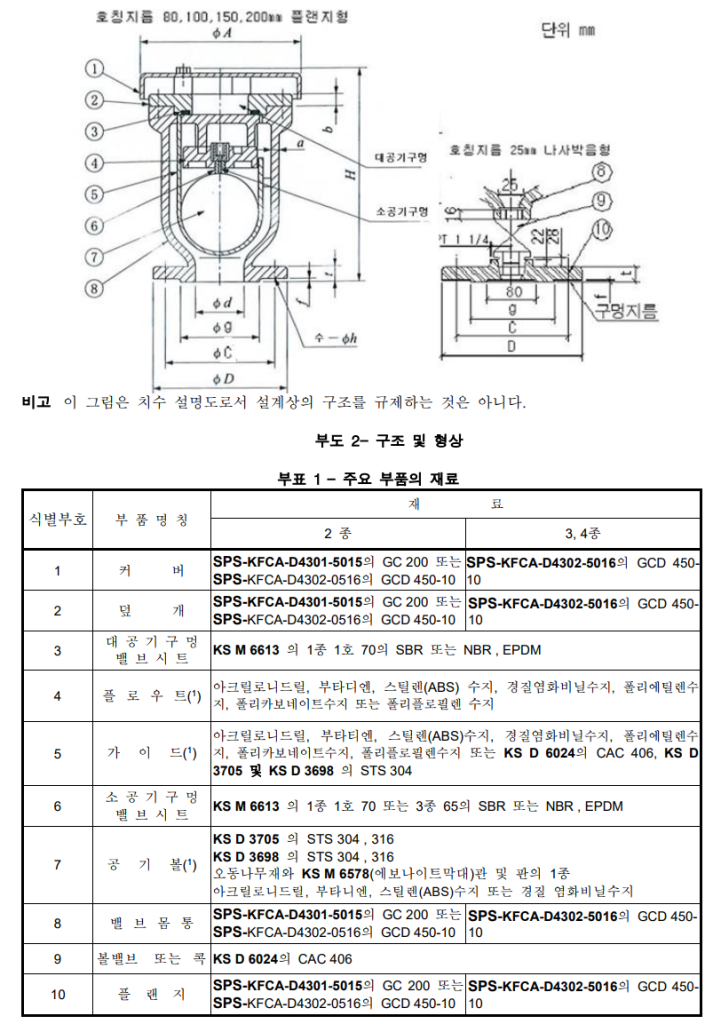

공기볼밸브내 구형의 부품으로서 자체 부력에 의하여 소공기구멍의 배기기능 및 플로트의 작동을 조절하는 부품을 말한다. 아래 그림에서 7번이 공기볼 더 보기 (air ball) : 밸브내 구형의 부품으로서 자체 부력에 의하여 소공기구멍의 배기기능 및 플로트의 작동을 조절하는 부품을 말한다.
플로트 (float) : 공기볼밸브내 구형의 부품으로서 자체 부력에 의하여 소공기구멍의 배기기능 및 플로트의 작동을 조절하는 부품을 말한다. 아래 그림에서 7번이 공기볼 더 보기 상부에 설치되어 공기볼밸브내 구형의 부품으로서 자체 부력에 의하여 소공기구멍의 배기기능 및 플로트의 작동을 조절하는 부품을 말한다. 아래 그림에서 7번이 공기볼 더 보기 부력에 의해 상하로 작동되어 대공기구멍 흡배기를 조절하는 부품을 말한다.
가이드 (guide) : 공기볼밸브내 구형의 부품으로서 자체 부력에 의하여 소공기구멍의 배기기능 및 플로트의 작동을 조절하는 부품을 말한다. 아래 그림에서 7번이 공기볼 더 보기 및 플로트의 상하 작동을 위한 가이드를 말한다.
■ 밸브의 종류
| 종류 | 사용압력 (MPa) | 최고허용압력 (MPa) |
| 2종 | 0.75 | 1.3 |
| 3종 | 1.00 | 1.4 |
| 4종 | 1.60 | 2.2 |

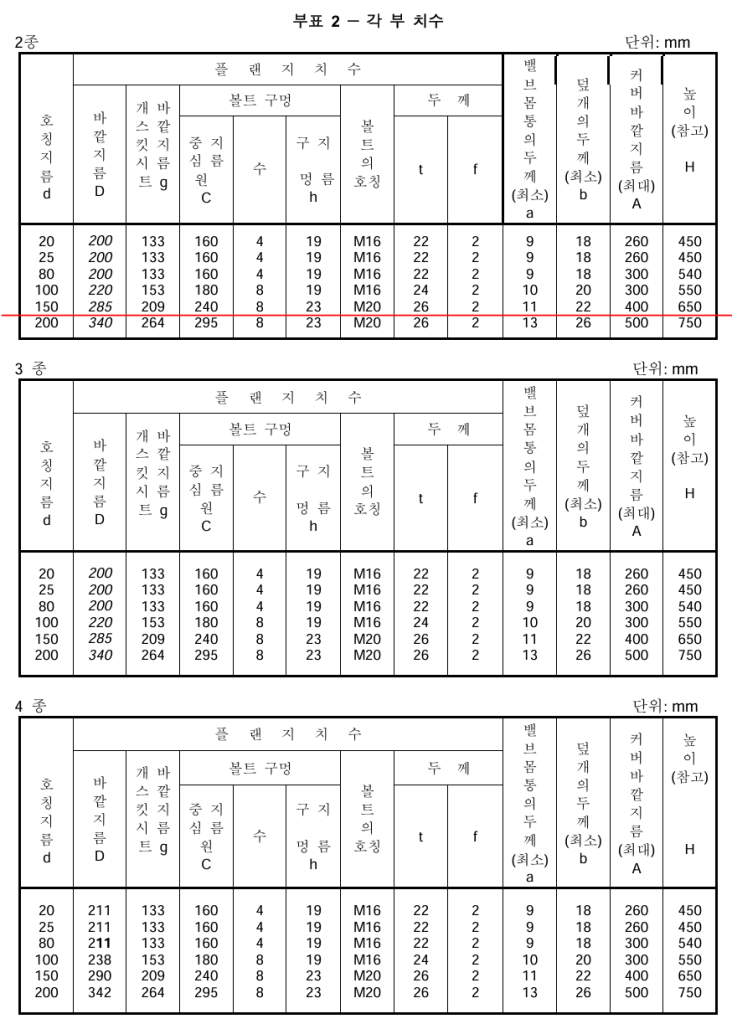

■ 호칭지름 및 접합부의 모양
| 종류 | 접합부의 모양 | 최고허용압력 (MPa) |
| 2종,3종,4종 | 플랜지형 | 80,100,150,200 |
| 2종,3종,4종 | 나사조임형 | 20,25 |
주의 : 제조사 마다 H값이 다름
