Flanged check valves for water work
SPS-B KVIC 1106-7259:2018 (한국밸브공업협동조합)
2021년 01월 21일 확인
https://www.e-ks.kr/KSCI/ct/ptl/main.do
이 표준은 200 mm 이상 2400 mm 이하의 수도용 플랜지식 체크밸브에 대하여 규정한다.
수도용에 사용되고 있는 대표적인 밸브류는 제수밸브,버터플라이밸브,공기밸브,체크밸브 등이 있으며 이중 체크밸브만 한국산업표준(KS)이 제정되어 있지 않고 또한 단체표준규격으로도 제정되어 있지 않아(현재 단체표준규격으로 제정되어 있는 수도용 역류방지밸브는『수도용 플랜지식 체크밸브』와 재질이 상이하고,배관접속 방식이 나사식이며 규격 호칭도 8mm ~50mm 까지 임) 각 제조업체 마다 규격이 상이하여 이에 따른 제품사용 오류를 방지하고 제품 품질의 위상을 높이고자 『수도용 플랜지식 체크밸브』의 단체표준 제정으로 제품의 자재, 공정 및 제품의 품질에 대한 표준화로 안정적인 품질을 확보하여 구매기관(수요기관)과 제조업체간의 신뢰성 있는 품질의 제품을 보급함으로써 고객 만족실현과 생산성 향상을 통한 경쟁력을 제고 하고자 국내외 관련 규정, 표준의 조사등을 통해 각 제조업체의 『수도용 플랜지식 체크밸브』의 공통된 사항을 적용하여 단체표준(한국밸브공업협동조합)을 작성하고 관련업계, 단체 및 학계 등의 의견수렴을 거쳐 단체표준 규격을 제정 하고저 함.

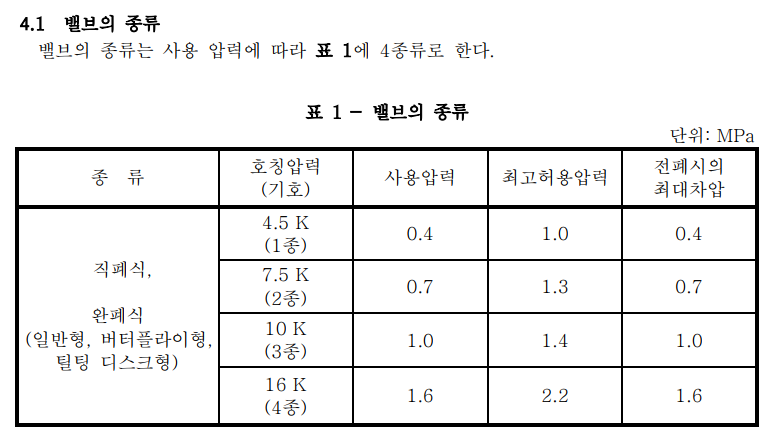

수도용에 사용하는 체크밸브(직폐식, 완폐식, 버터플라이형 완폐식, 틸팅 디스크형 완페식)의 접속방식이 플랜지형 일 경우 이 단체표준이 적용될 수 있도록 하였다.

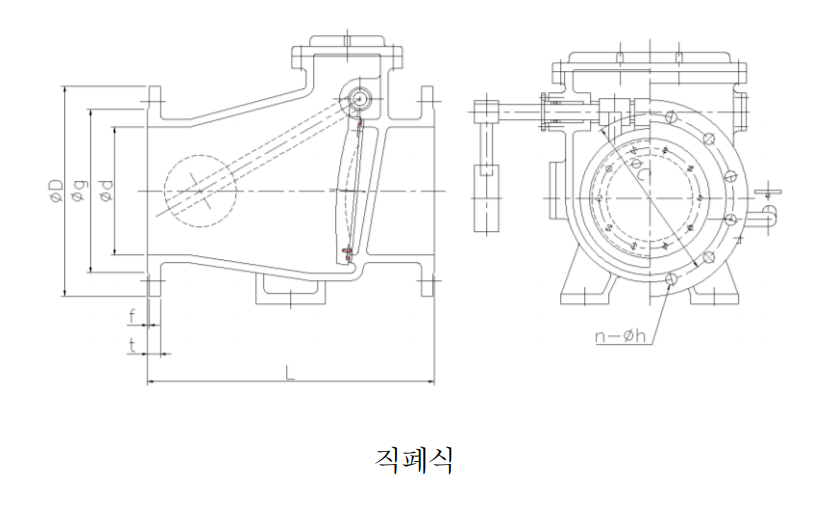

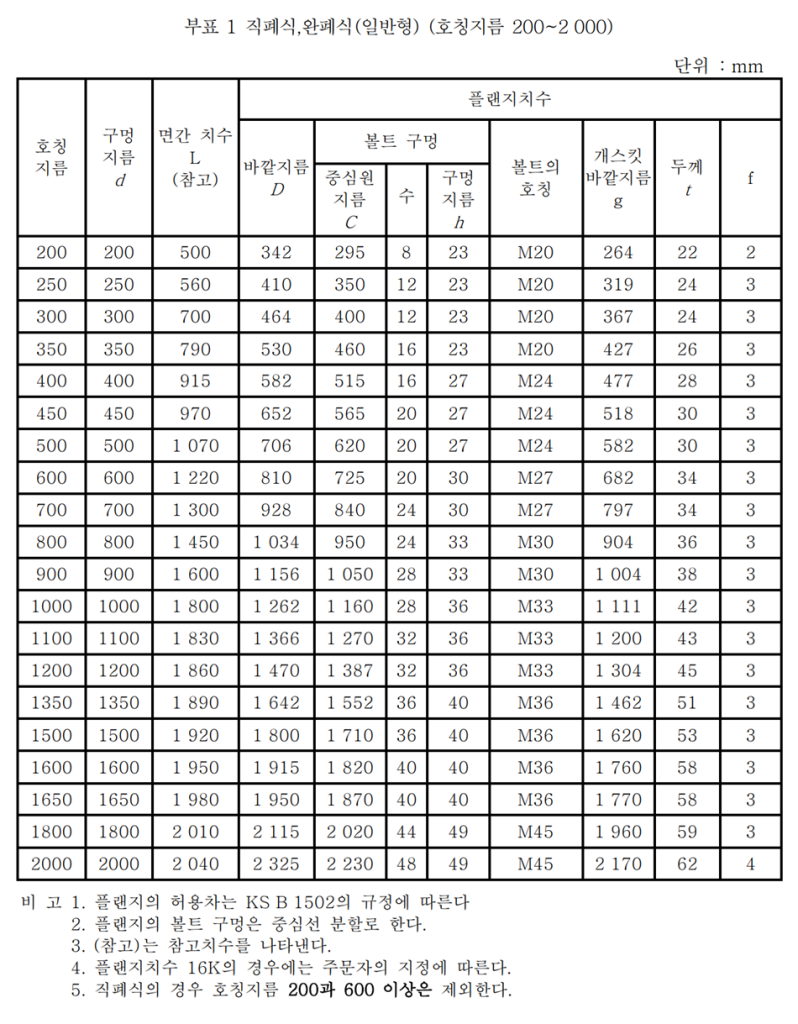

직폐식 체크밸브 (direct shut off type swing check valve)
밸브대를 중심으로 유체의 흐름량(유속)에 따라 디스크가 열림으로 밸브가 개방되고, 유체가 정지함에 따라 역류와 디스크의 무게에 의해 닫히는 구조
완폐식 체크밸브 (dashpot type swing check valve)
밸브대를 중심으로 디스크가 유체의 흐름량(유속)에 따라 디스크가 열림으로 밸브가 개방되고, 유체가 정지함에 따라 역류와 카운터 웨이트 및 디스크의 무게에 의해 닫히며 완충장치가 부착되어 있는 것

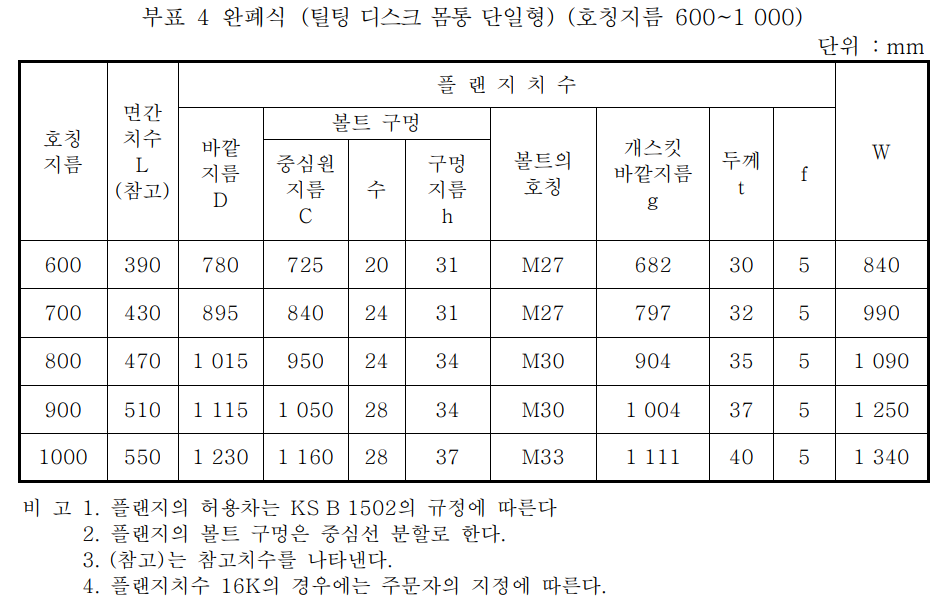

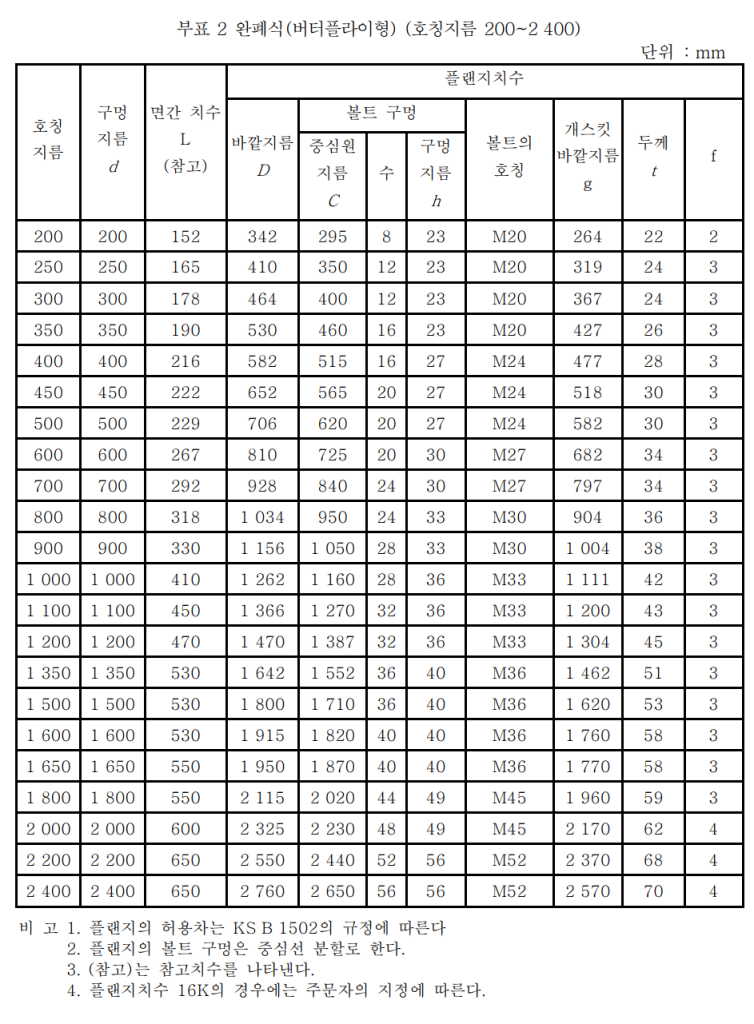

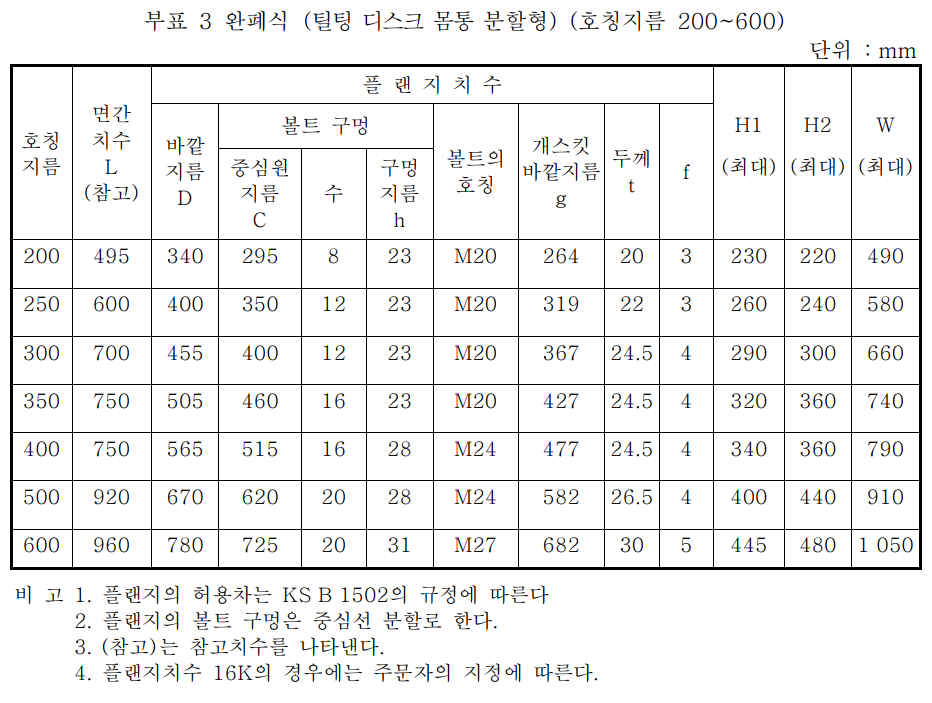

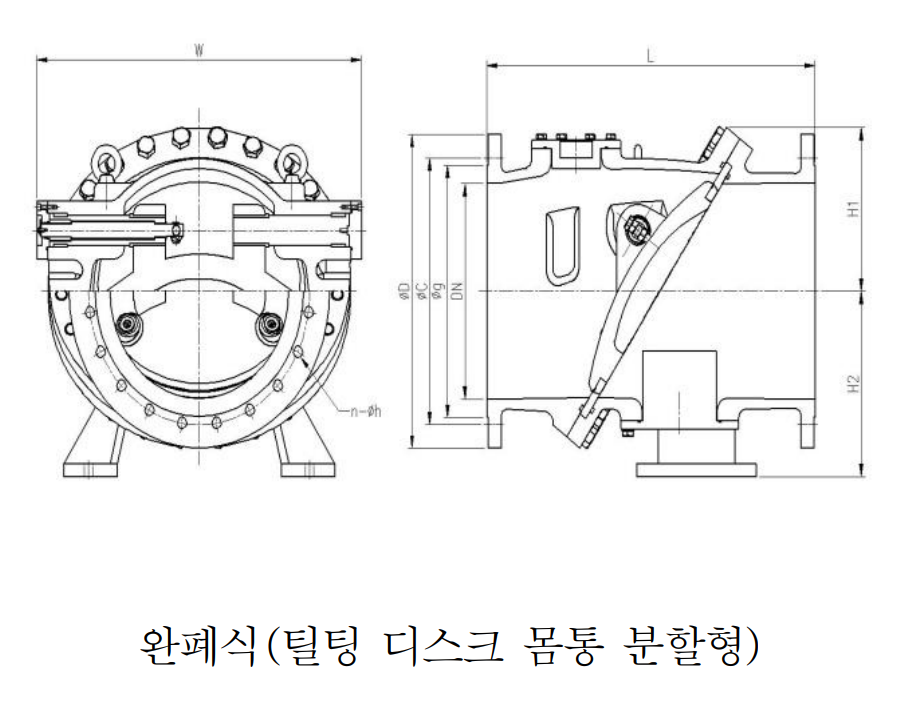

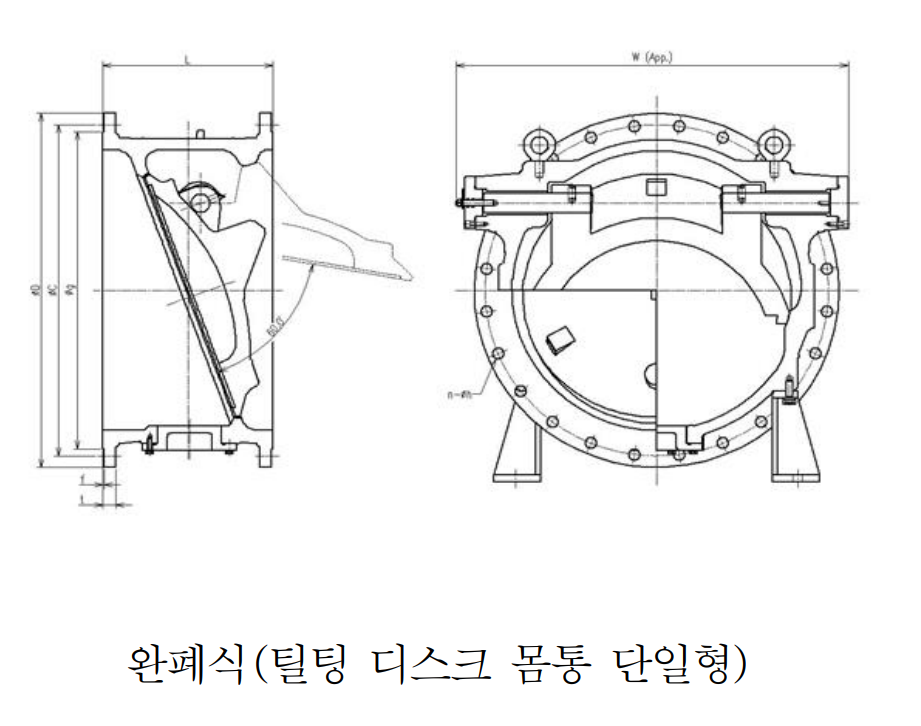

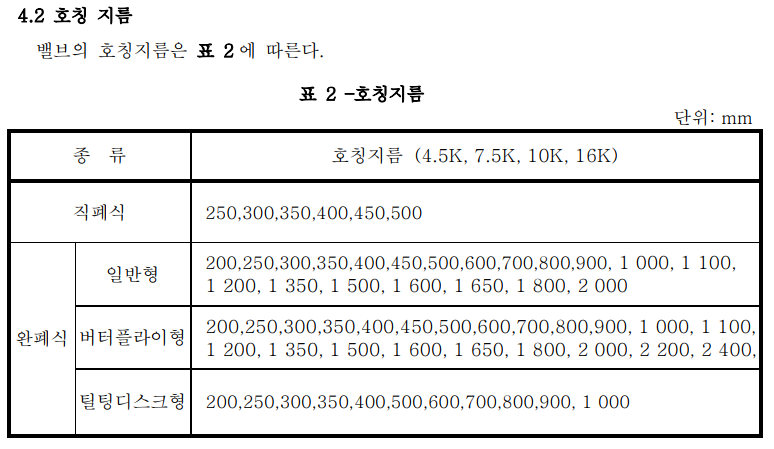

완폐식 체크밸브는 일반형, 버터플라이형, 틸팅디스크형으로 구분된다.
