10.5 수도용지 확보 및 유지관리용 도로 축조
10.5.1 일반사항
(1) 유지관리용 도로는 원활한 시설물의 유지관리를 위해 차량 및 장비의 통행에 지장이 없 는수준으로조성하여야한다.
(2) 수도용지폭은 관로매설을 위한 터파기 상단폭과 유지관리용 도로축조에 필요한 폭 중 터파기폭을기준으로 한다.
(3) 도심지 및 도심지 인근지역 등 장래 관로교체 부지확보 등이 곤란한 경우에는 교체부지 를확보하여조성할 수있다.
(4) 공사 시행에 필요하다고 판단할 경우 현장 여건에 따라 공사현장 또는 인근의 여유부지 를공사용 장비 및자재적치등을위한사용부지로확보할 수있다.
10.5.2 수도용지 유지관리용 도로의 구조 및 용지폭 산정
관로 주변지역의 도로상황, 기존도로의 확장계획, 토지의 이용변경 등을 최대한 반영하여 수도용지 유지관리용 도로를 계획하여야 하며, 유지관리용 차량의 진행이 원활하고 장비의 이동공간이 확보될 수 있는 구조로 계획하여야 하며, 일반적인 수도용지 유지관리용 도로는 다음과 같다.
(1) 유지관리용도로의 구조 및용지폭
① 도로의 구조
가. 차량, 장비의이동공간 확보 등을고려하여 도로폭4.0m, 높이0.5m를 기준으로 하 되용지경계시설, 배수시설및토공유용계획등을고려하여 조정․적용할 수있다.
나. 유지관리용 도로 등의 시설물보호를위해0.3m의여유폭을두어야 한다.
② 용지폭 산정
가. 접도구간
(가) 기존측구존치구간

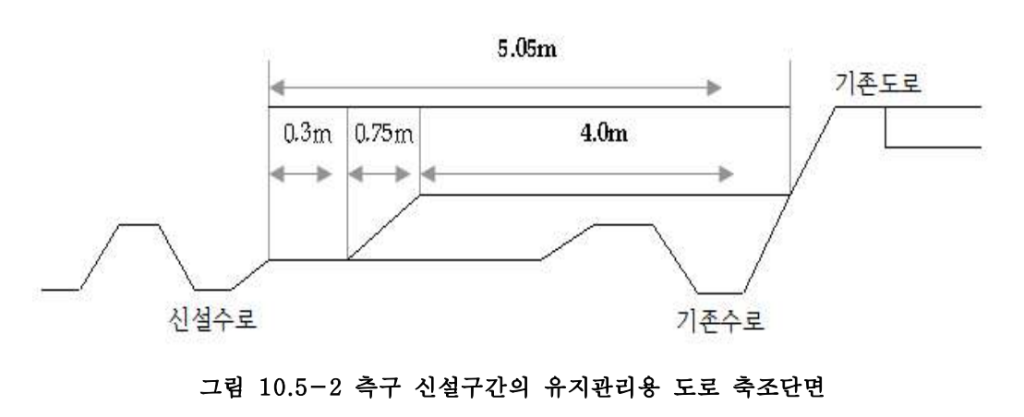

(나) 측구 신설구간

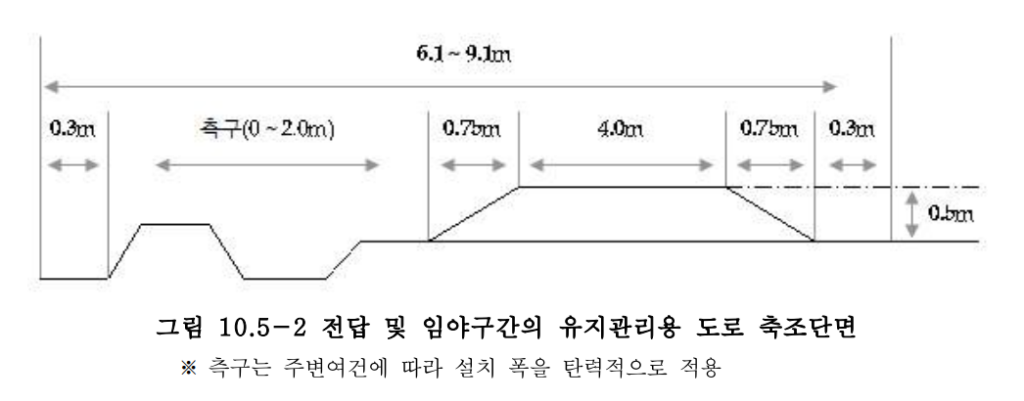

나. 전답 및임야구간

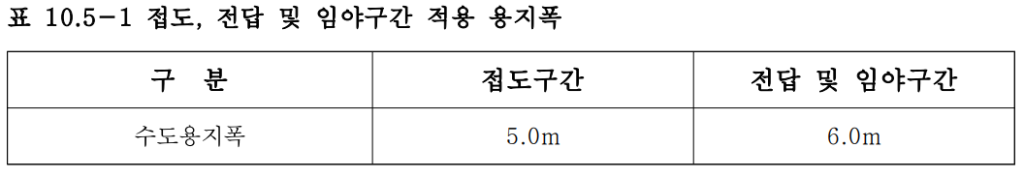

③ 적용 용지폭

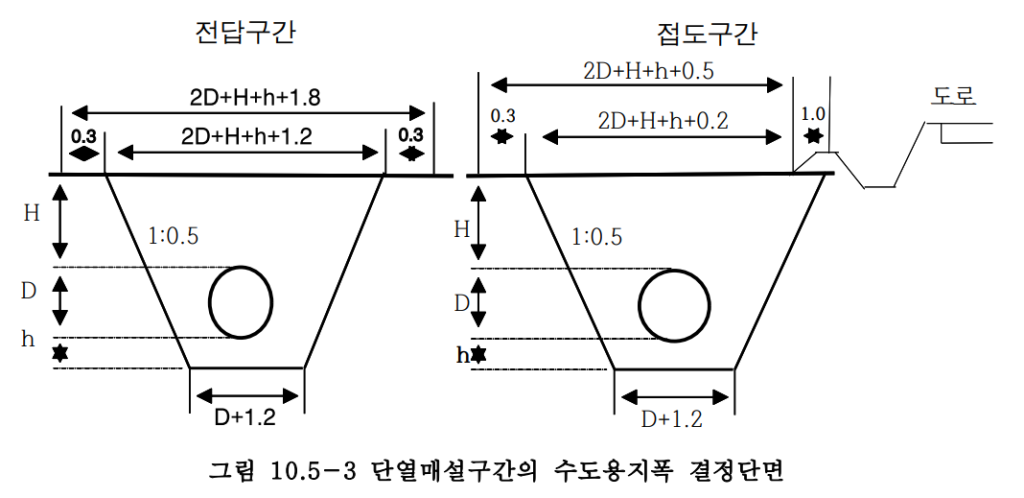

(2) 단열매설구간의용지폭

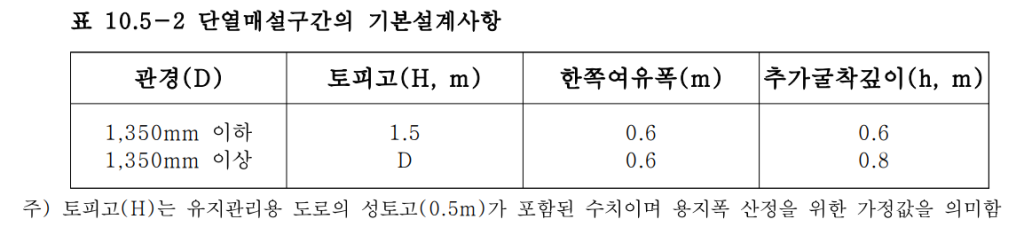

① 기본설계사항
② 용지폭 산정 : 2D + H + h + 1.8

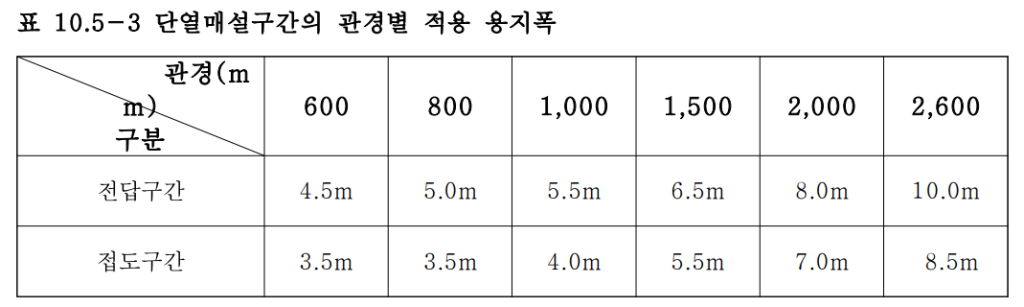

③ 관경별 적용 용지폭
(3) 복선매설및교체용지고려구간의용지폭

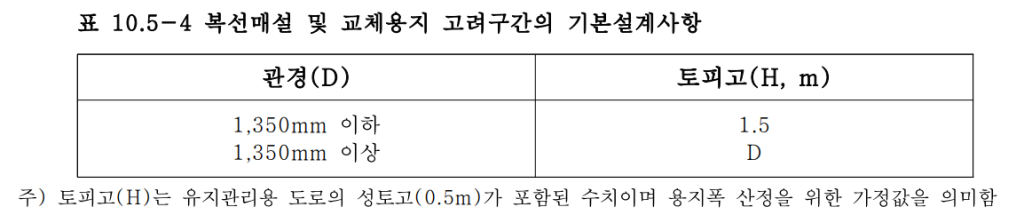

① 기본설계사항
가. 관최소이격거리 : 1.5m 나. 토피고(H)
② 용지폭 산정

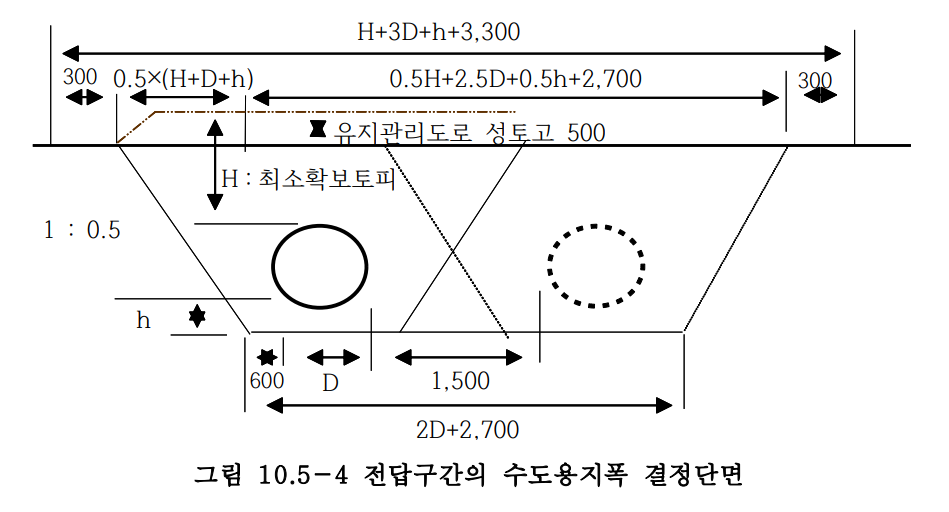

가. 전답구간
나. 접도구간

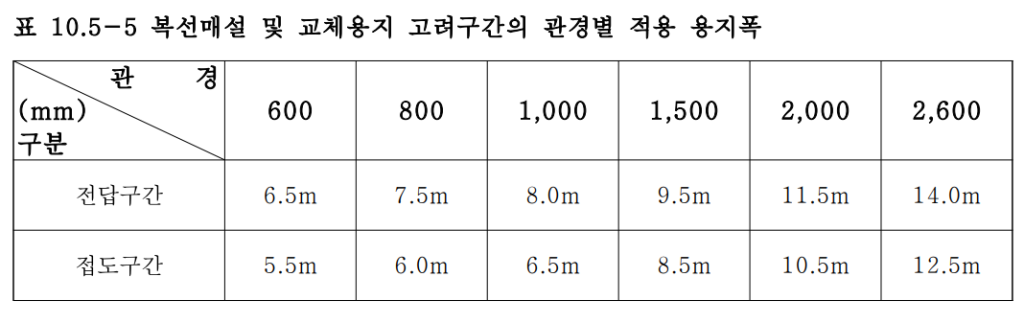

③ 관경별 적용 용지폭

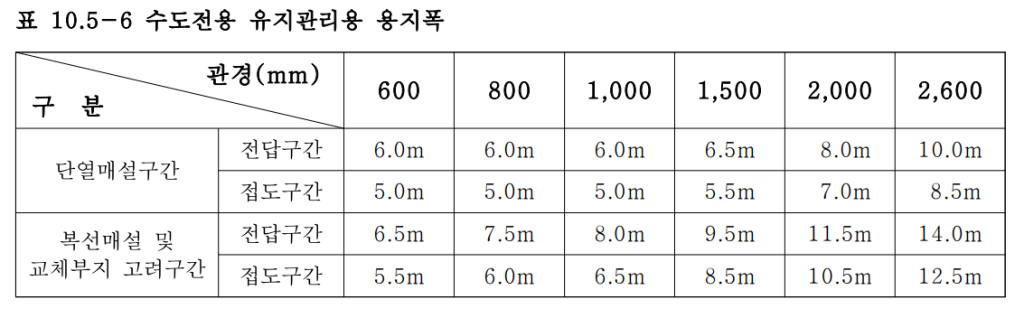

④ 적용수도용지폭
10.5.3 공사용 사용부지 확보
공사용 장비(백호등) 운용, 토사및자재적치등을 위하여 수용부지와병행하여 공사용 사 용부지를확보하려는경우다음기준에따른다.

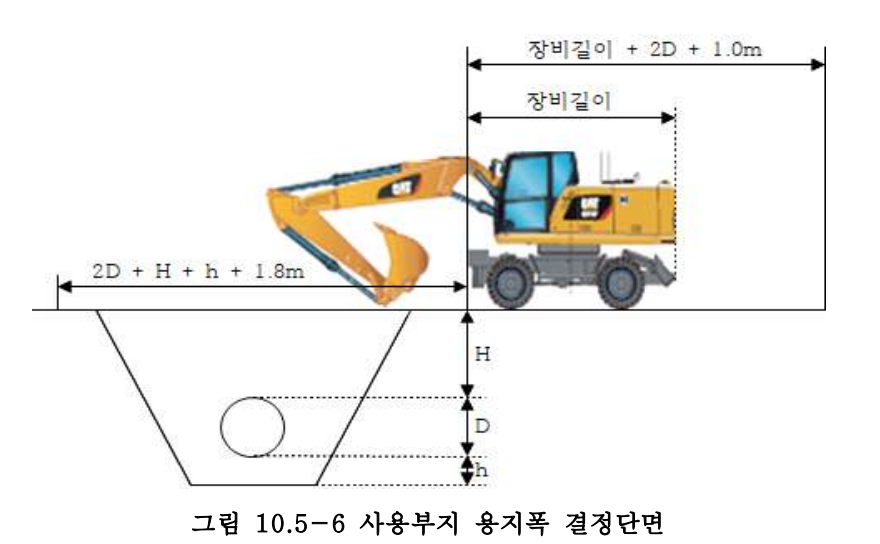

(1) 사용부지용지폭산정
사용부지의용지폭은장비길이, 관경 및여유폭(1.0m)을고려하여산정한다.
(2) 인근여유부지활용
도로 및 하천 등 점용(굴착)허가를 받아 공사를 시행하는 등 현장 여건에 따라 공사현장 에 사용부지를 확보할 수 없는 경우, 인근 여유부지를 확보하여 유용토(되메우기 및 사 토), 폐기물 및자재등의가적치장으로 활용할 수 있다.
