KS 규격 : 수도용 강관 외면 테이프 도복장 방법
KS D 8500:2022
2022년 12월 30일 개정
e나라표준인증 검색페이지
요약
- 재료 : 액상 접착제, 매스틱, 안쪽층 테이프(흑색), 바깥층 테이프(청색)
본문내용
강관 현장 용접부 처리 부분만 정리함. 나머지는 규격 참조.
규격에 공장처리방법과 현장용접부로 나뉘어 있으니 잘 봐야 함.
4. 종류
c) 강관 현장 용접부 : 액상 접착제, 이형부 충진용 매스틱, 부식 방지 테이프(안쪽층), 외부 손상 방지 테이프(바깥층)
4.1 최대 온도
이 표준은 먹는 물을 위한 것으로, 도복장 방법의 최대 온도는 먹는 물의 최대 온도를 기준으로 하였고, 테이프 도복장 방법은 고온에서도 충분한 성능을 지닌 것으로 한다.
- 5.1.1 액상접착제
액상 접착제는 고무와 합성수지, 솔벤트로 구성되어 있으며, 이형관과 현장부설 용접부용 액상 접착제의 재료는 역청질(아스팔트 프라이머류)을 사용할 수 있다.
운영자 : 액상접착제는 말 그대로 접착의 목적임. 현장에서 철물점에서 파는 아스팔트 프라이머를 사용할 경우 약간의 시간을 줘서 끈적끈적해지면서 테이프가 잘 붙을 수 있으면 됨
안쪽측, 바깥층 테이프 자재와 동일한 제조자에 의해 공급되어야 함
시공 : 표면 처리(그라인더) 후 붓이나 롤러로 공장도복장된 부분 150mm 까지 칠한다. - 5.1.4 이형관과 현장 부설 용접부용 이형 부위 충진용 매스틱
강면에 액상 접착제를 바른 후 안쪽층 테이프를 도복장하기 전, 강관 표면과 완벽하게 접착하기 어려운 부분은 매스틱을 사용하여 충진시킨 후 안쪽층 테이프가 주름지거나 구김상태로 도복장되지 않게 위해 충진용 매스틱을 시공한다.
운영자 : 테이프를 도복장했을 때, 용접부 등에 빈공간이 생기지 않게 하기 위해 매스틱을 충진함.(매스틱은 붙임)
안쪽측, 바깥층 테이프 자재와 동일한 제조자에 의해 공급되어야 함
시공 : 용접부분등에 공간이 생길 수 있는 부분에 시공한다. - 5.1.2 안쪽층 테이프
b)이형관 및 현장 부설 용접부용 안쪽층 테이프 (물리적 성질은 규격 참조)
시공 : 테이프를 감으면서 25.4mm 중첩시키면서 돌려가며 감는다. 새로운 테이프를 사용시 앞서 감았던 테이프와 150mm 중첩시켜서 연속성을 유지하여 감는다.
운영자 : “테이프를 감으면서 25.4mm 중첩” 시방서 확인 필요함. 자재비 걱정. - 5.1.3 바깥층 테이프
b)이형관 및 현장 부설 용접부용 안쪽층 테이프 (물리적 성질은 규격 참조)
시공 : 위 안쪽층 테이프와 같음

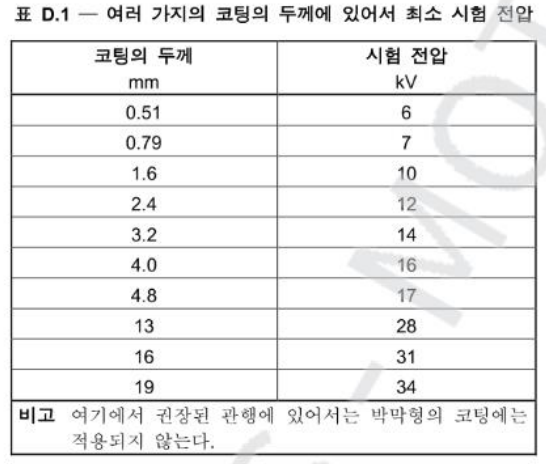

- 검사 : 핀홀(홀리데이)
