[정보] 볼트의 기초 (대한볼트)

본 자료는 (주)대한볼트(https://dhbolt.co.kr/)에서 직원교육용 자료를 공개한 자료이다.

직접 대한볼트에서 다운로드는 여기로

---

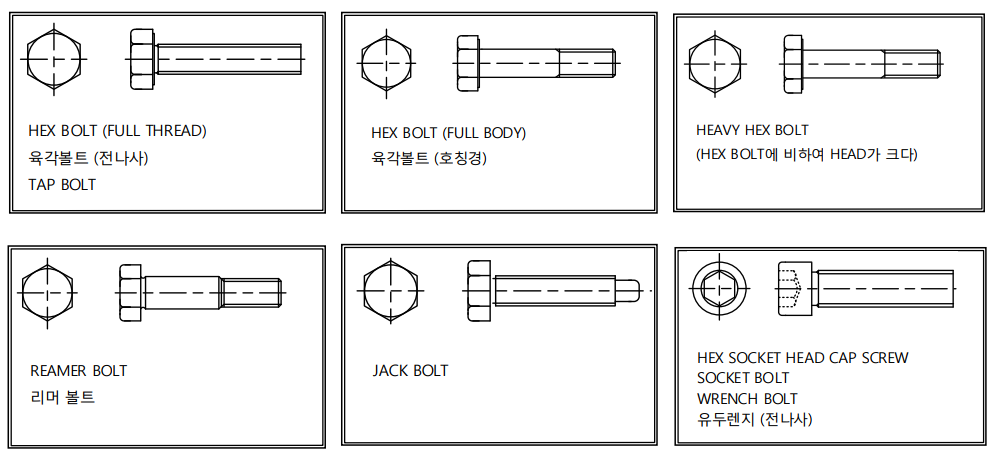

볼트의 종류가 많이 있지만 상수도에서 사용되는 육각볼트 위주로 요약한다.

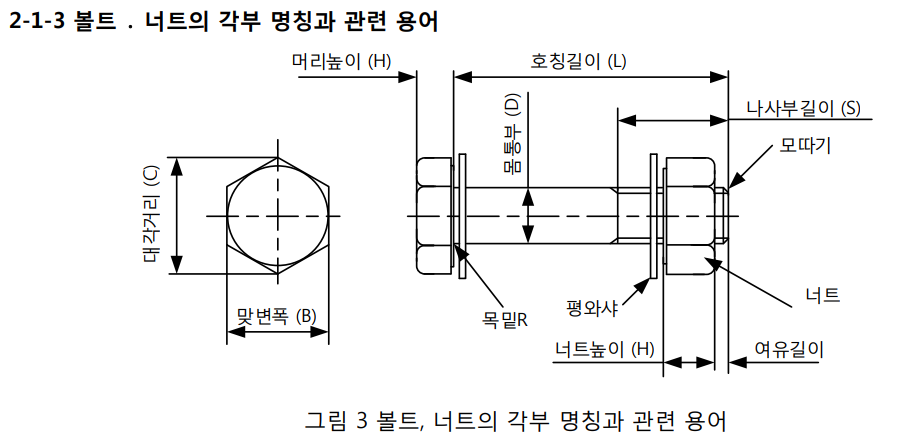

• ex) M33 x 150 mm
  • M : 미터나사
  • 33 : 바깥지름, 호칭지름
  • 150 : 길이 mm (L)
• 볼트세트(bolt set) : 볼트 1개 + 너트1개 + 와셔 1개 또는 2개 의 한 조
• 볼트의 체결 순서 : 모따기 너트의 방향을 잘 봐야 함

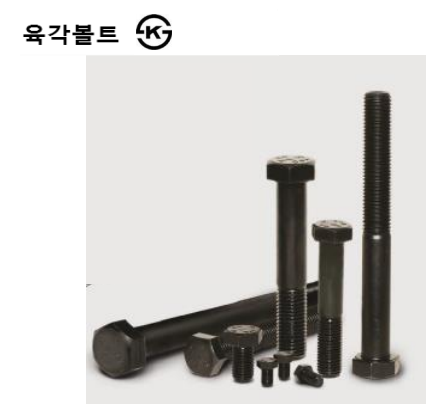

(위) 밸브받침에 콘크리트에 함께 설치되는 기초 앙카임

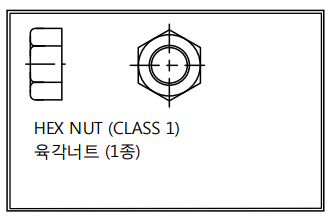

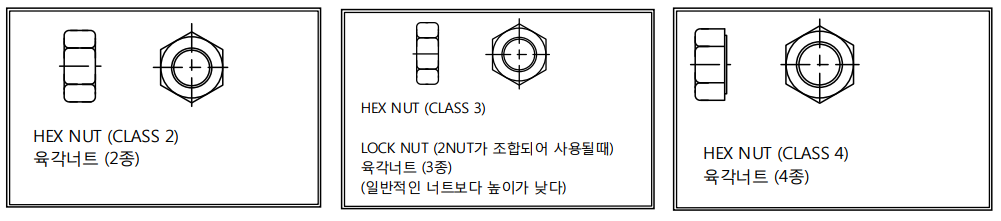

(위) 육각볼트와 체결되는 육각너트

• 규격 : KS B 0233 : 볼트 작은나사의 기계적 성질
• 규격 : KS B 0801 : 금속재료 인장시험편
• 규격 : KS B 0802 : 금속재료 인장시험방법
• 규격 : KS B 5521 : 인장시험기 (로 시험)

---

4-3-1 볼트의 기계적성질

• 연신율 및 단면감소율등은 표시하지 않고 인장강도, 항복강도, 경도를 위주로 표시
