Steel welding pipe flanges
KS B 1503:1973
2023년 11월 30일 개정
e나라표준인증 검색페이지
이 표준은 증기ㆍ공기ㆍ가스ㆍ물ㆍ기름 등의 일반용 배관에 사용하는 강관을 접속하는 강제 용접식 관플랜지 및 블랭크 플랜지에서, 기준 치수가 KS B 1511에 따른 압력 호칭 5K∼30K의 플랜지에 대하여 규정
5 유체의 상태와 최고 사용 압력과의 관계
유체의 상태와 최고 사용 압력과의 관계는 표 2와 같다. 다만, 압력 호칭 10K의 삽입 용접식 플랜지의 얇은형은 온도 120 도 이하에서 압력 0.7MPa 이하의 정류수 사용을 원칙으로 한다.
또한 백플랜지의 사용 온도는 300도 이하로 한다.
유체의 상태와 최고 사용 압력과의 솬계에 대응한 플랜지의 크기 호칭은 표3과 같이 한다.

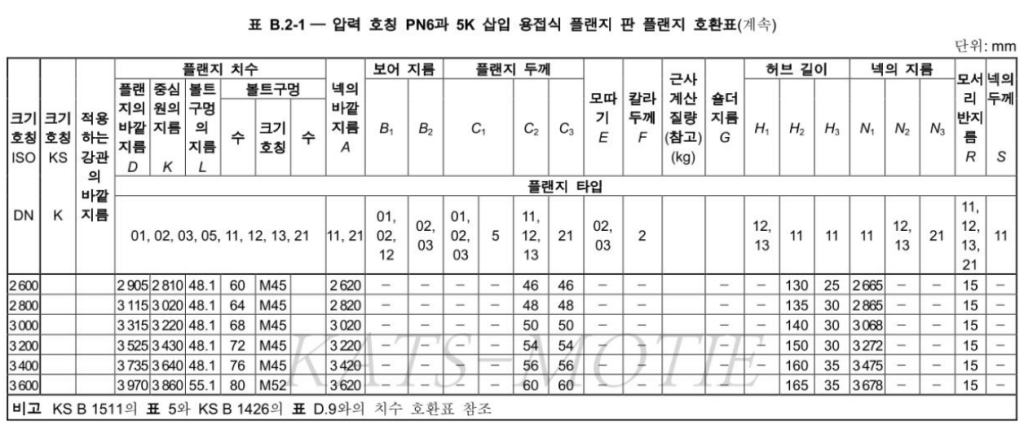

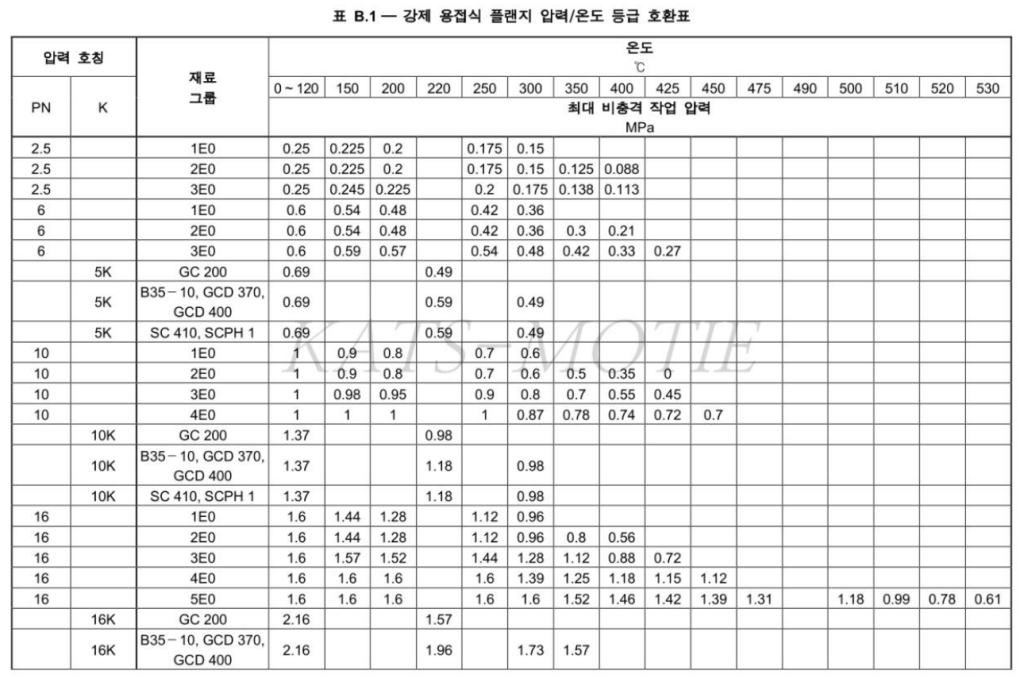

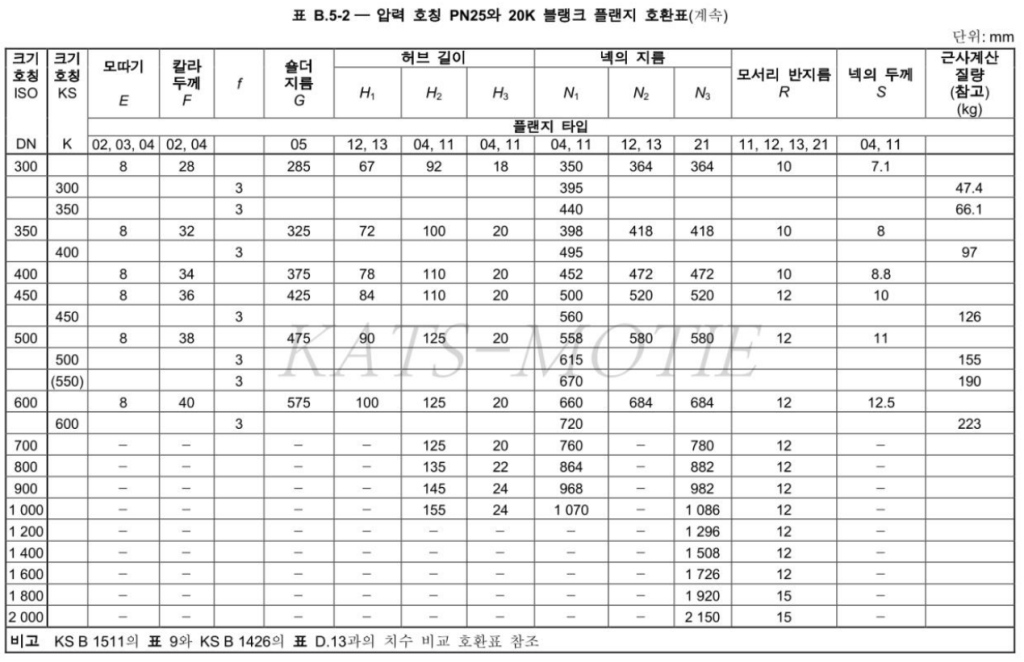

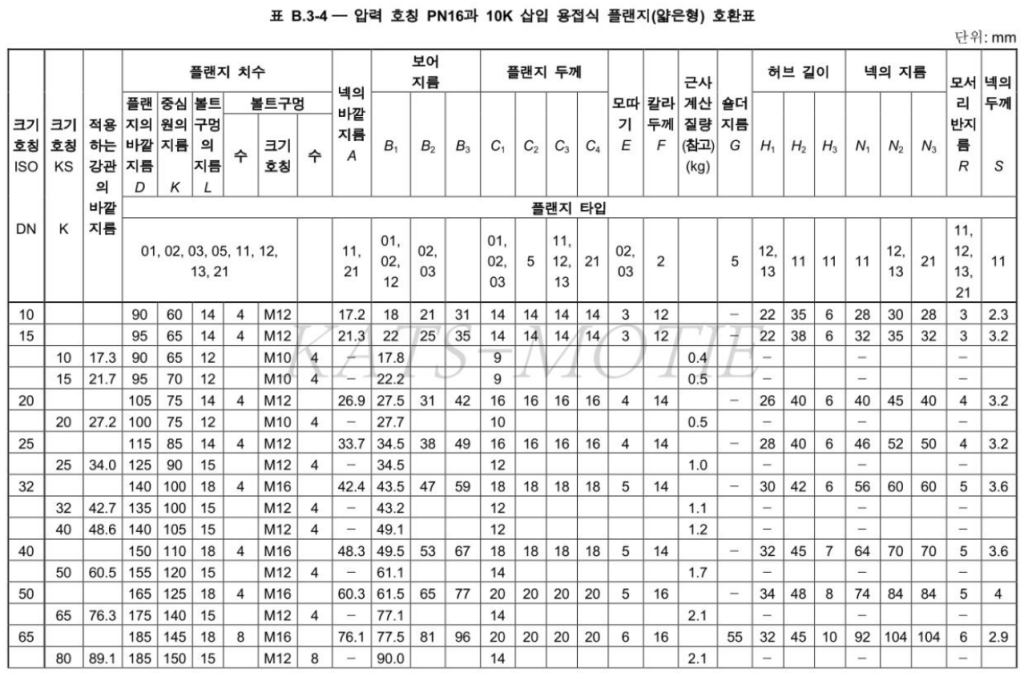

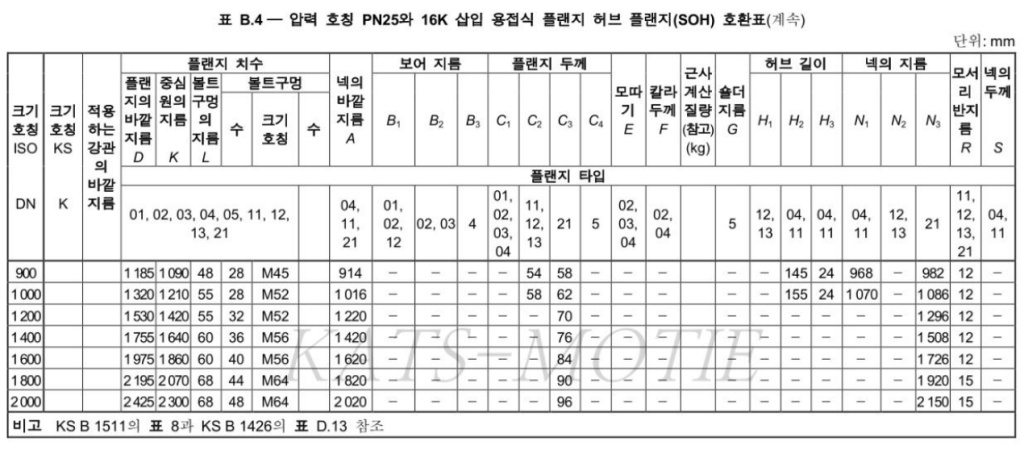

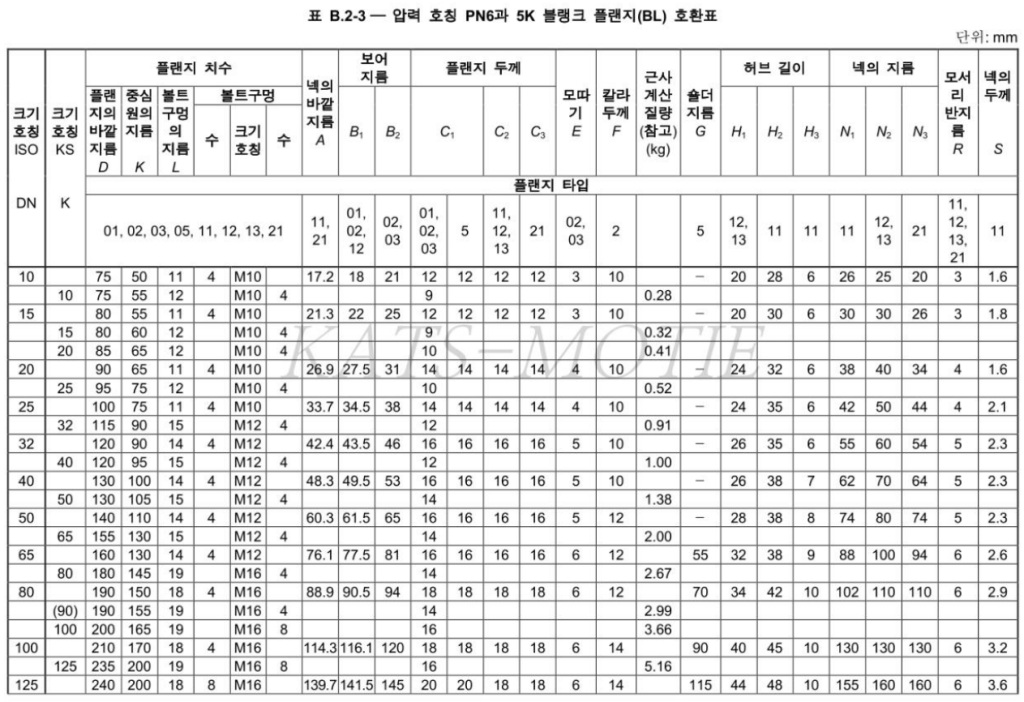

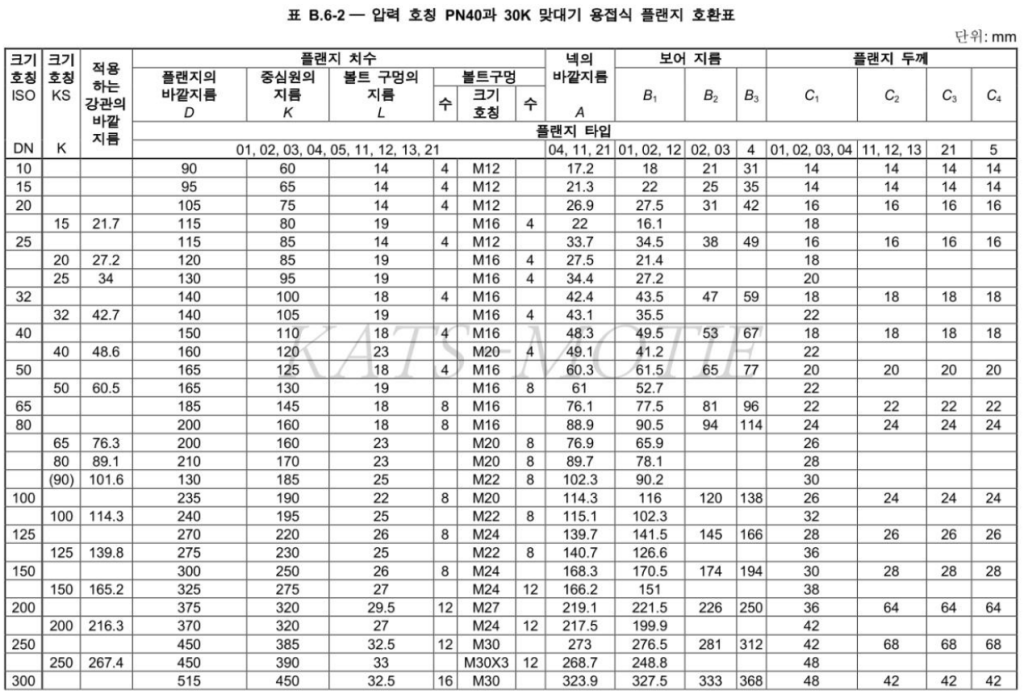

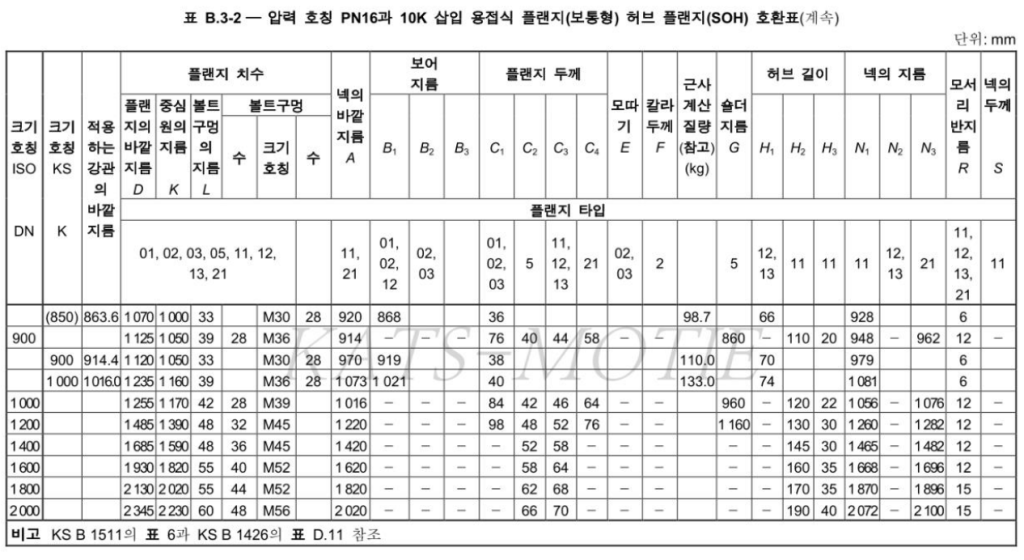

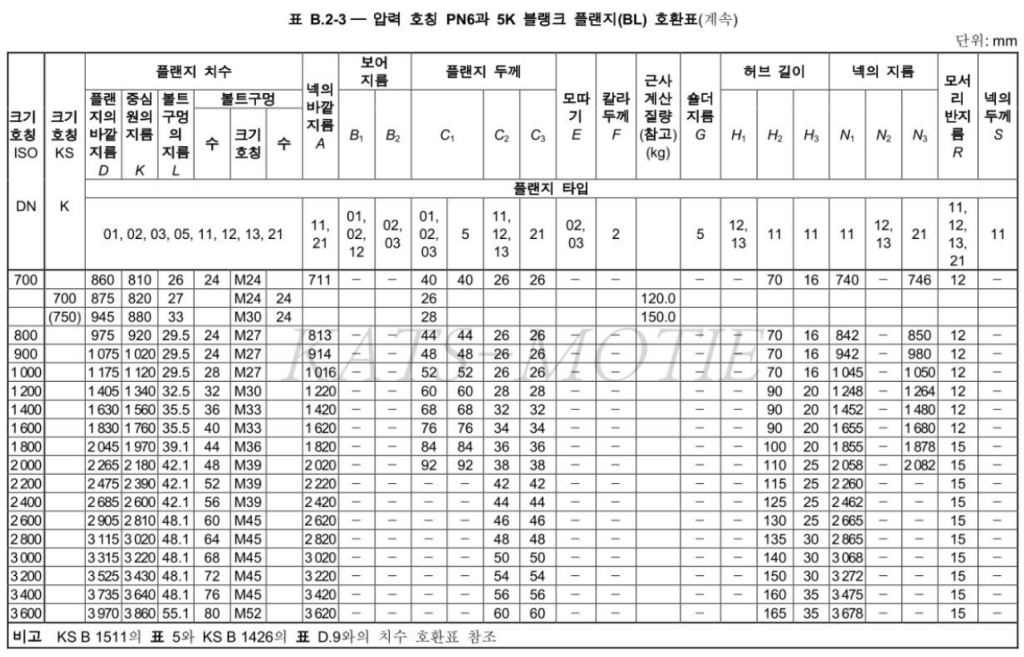

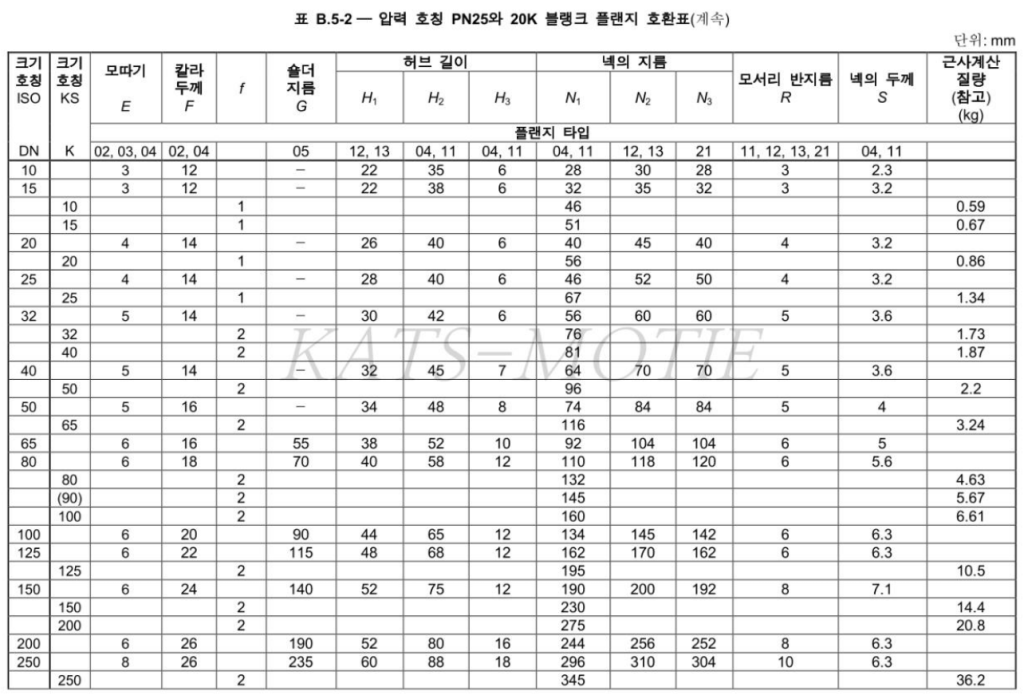

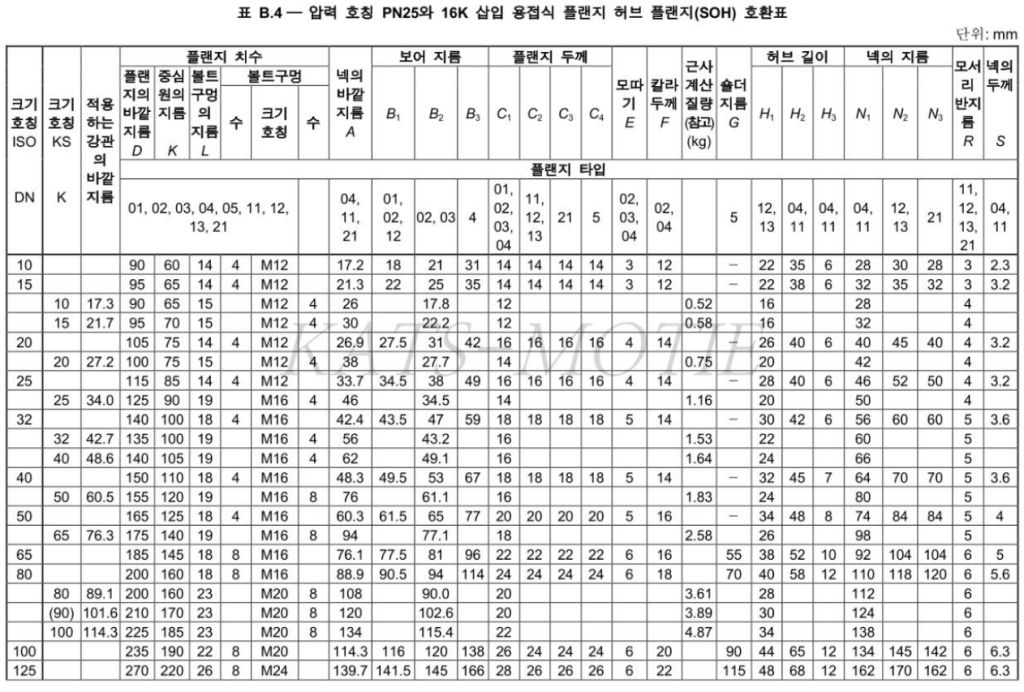

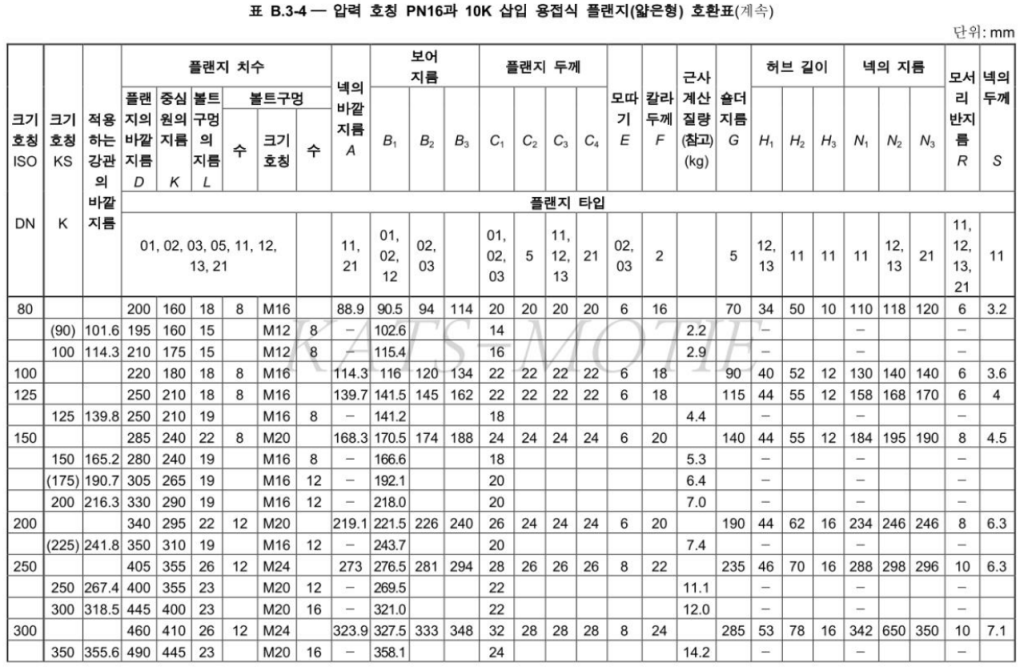

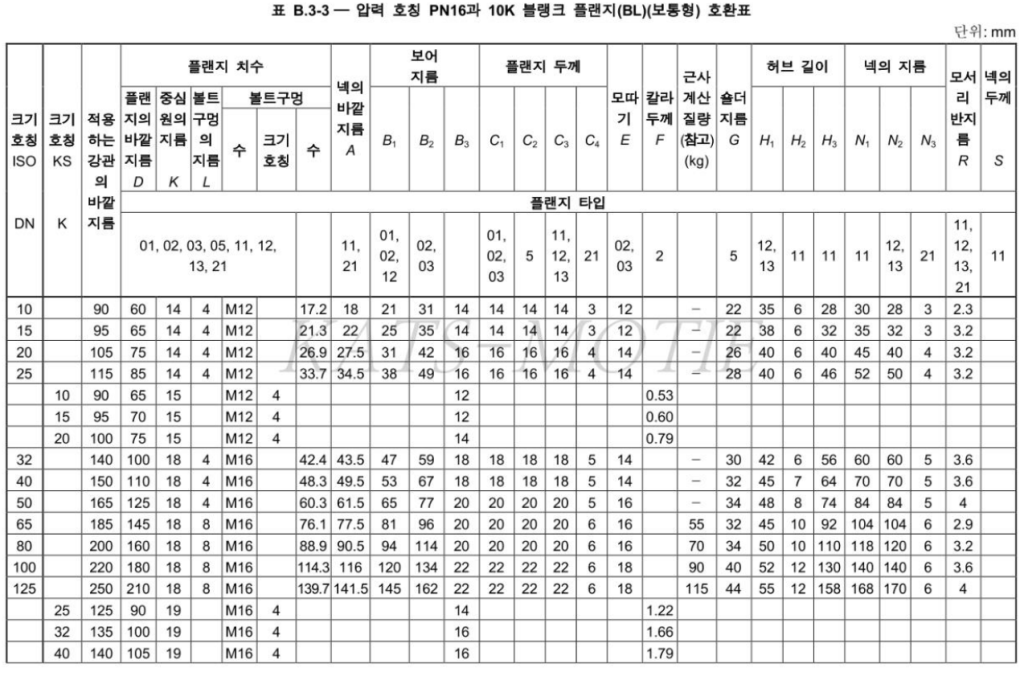

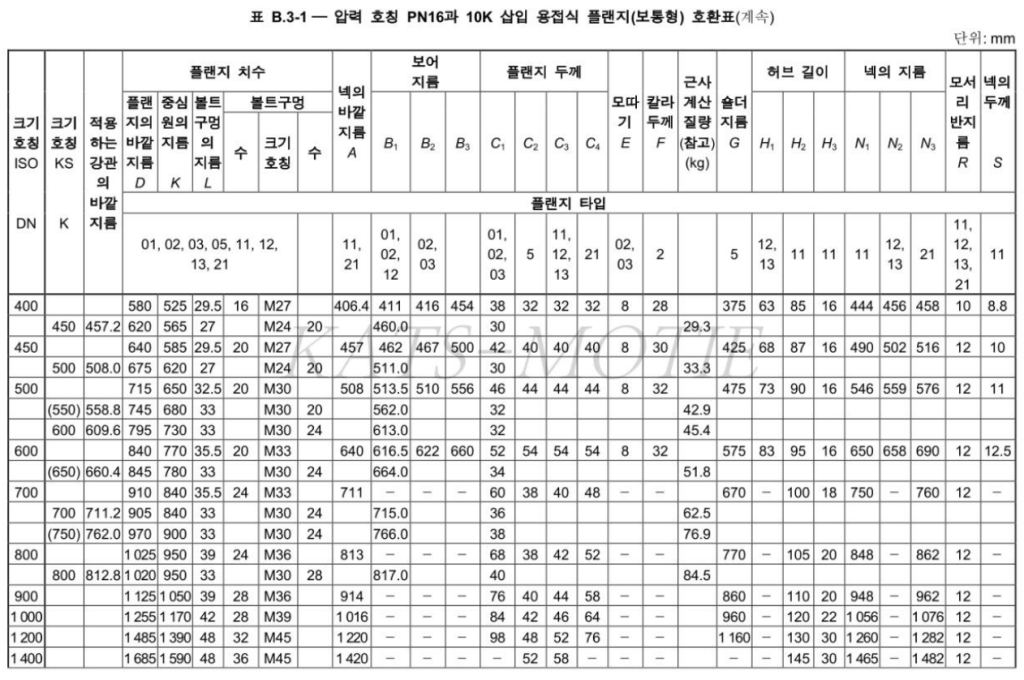

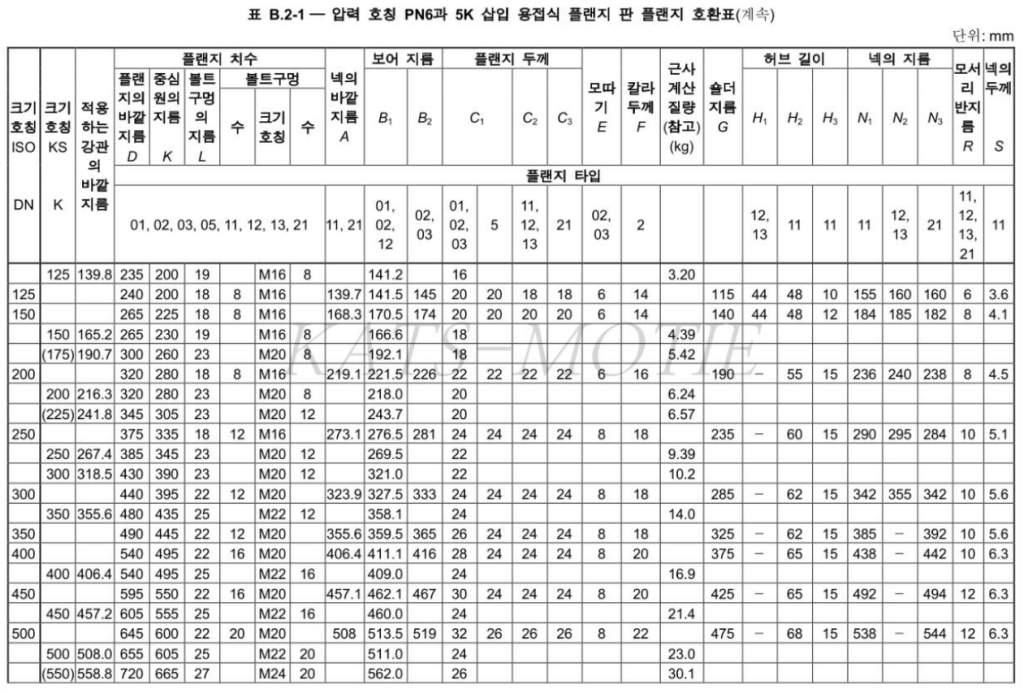

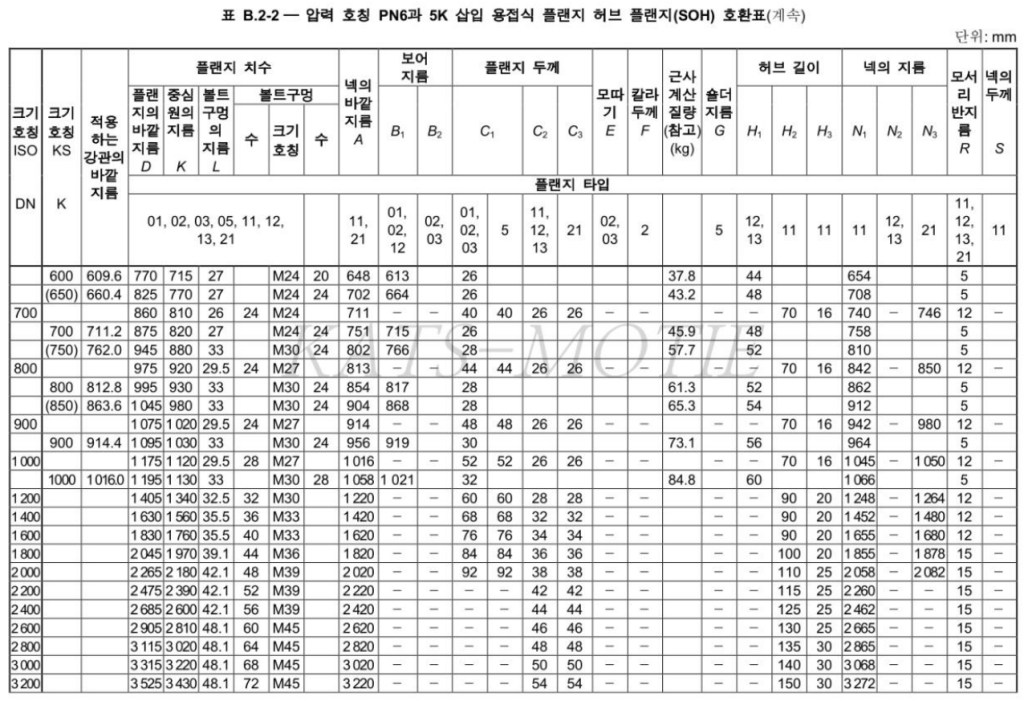

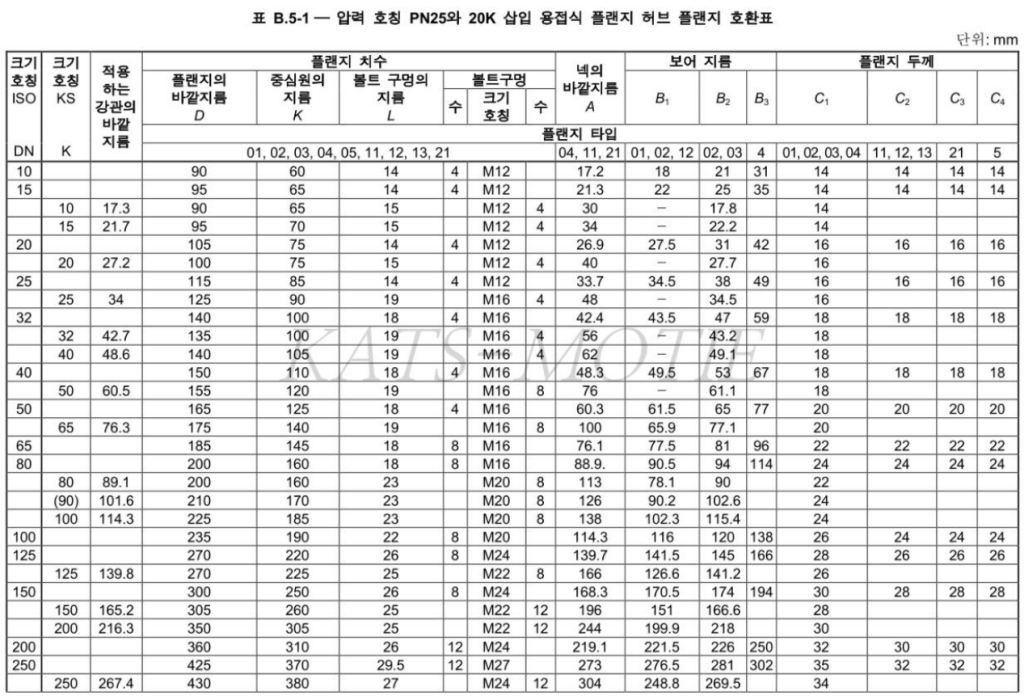

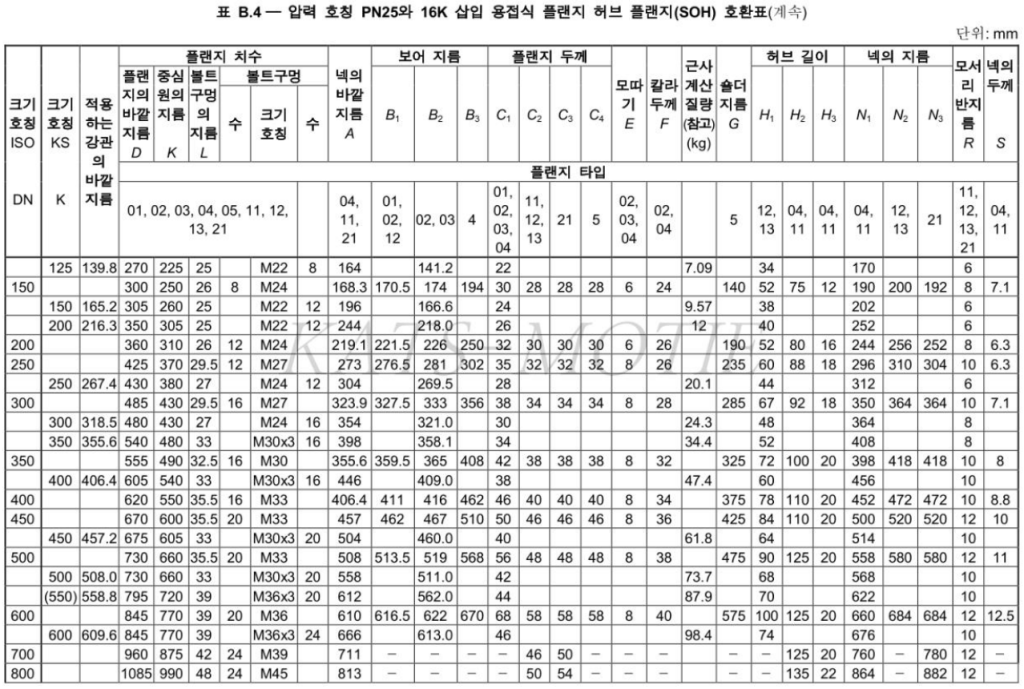

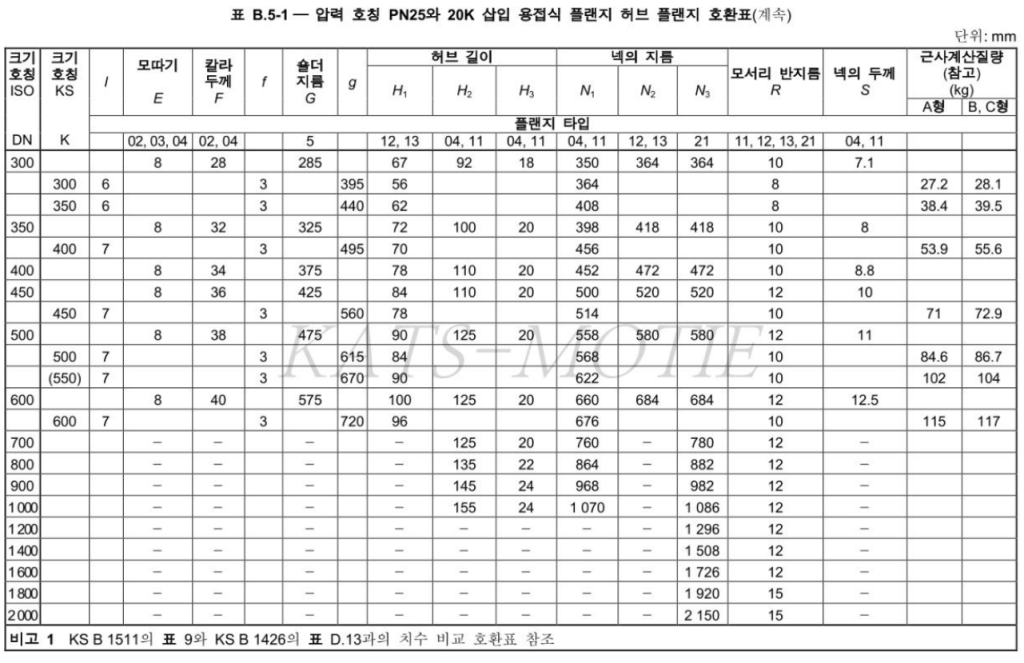

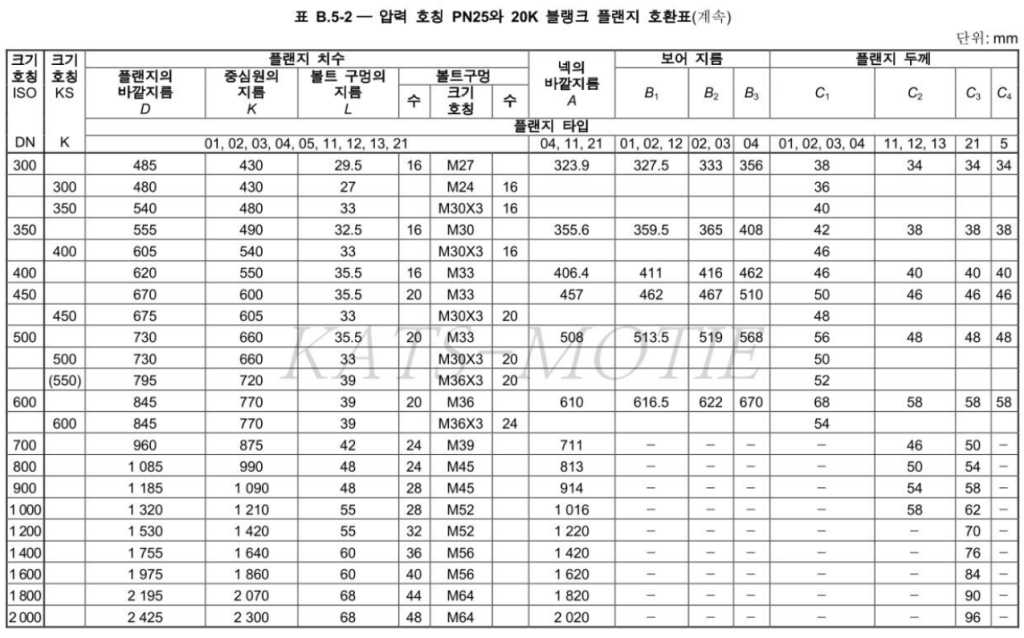

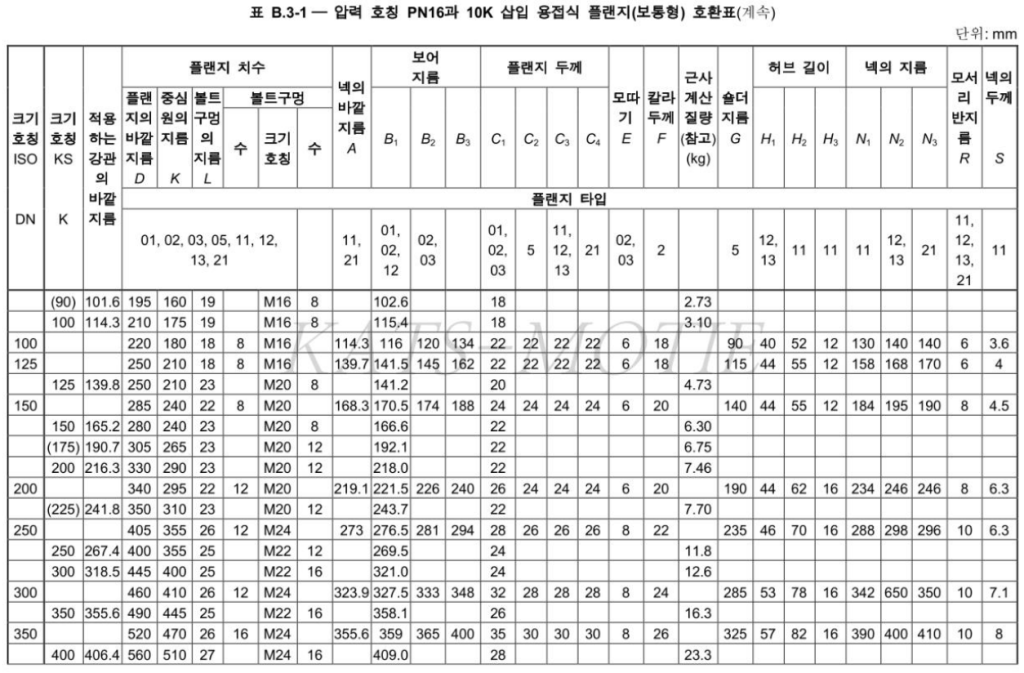

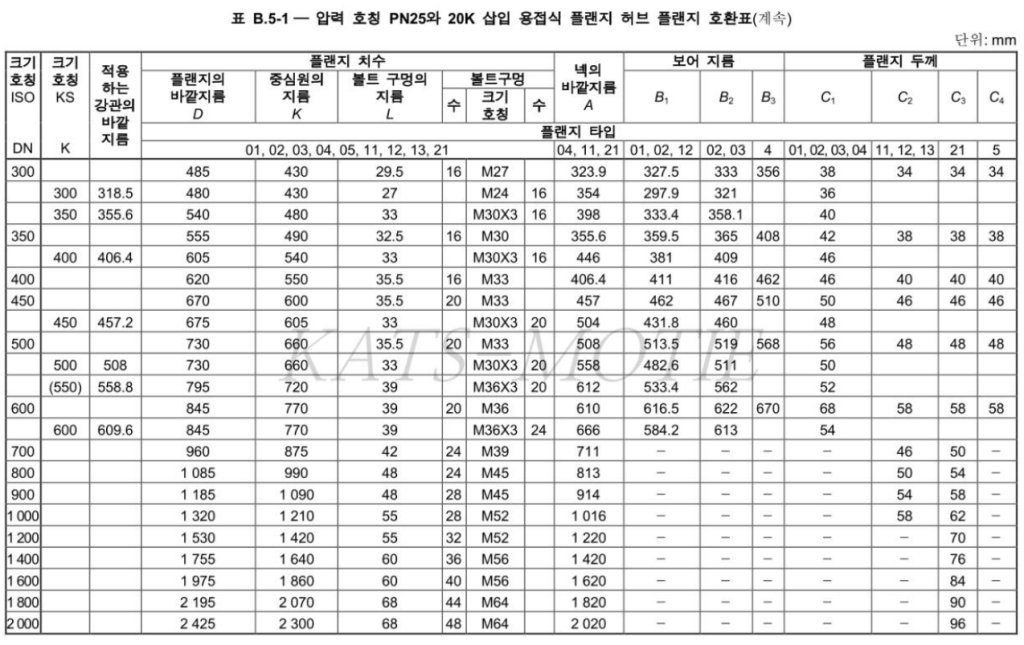

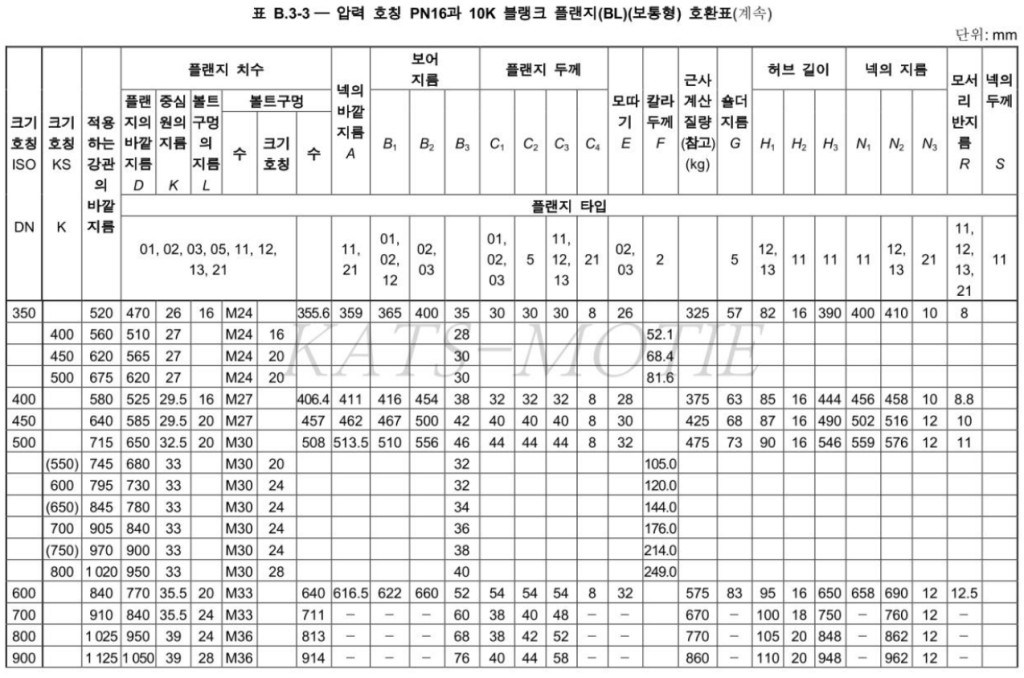

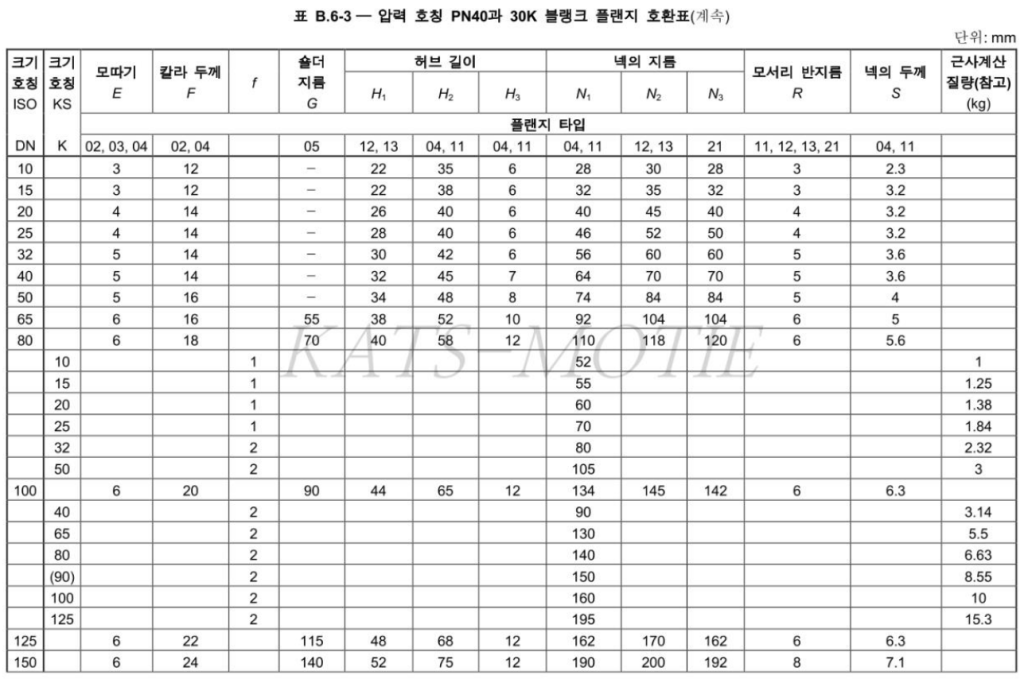

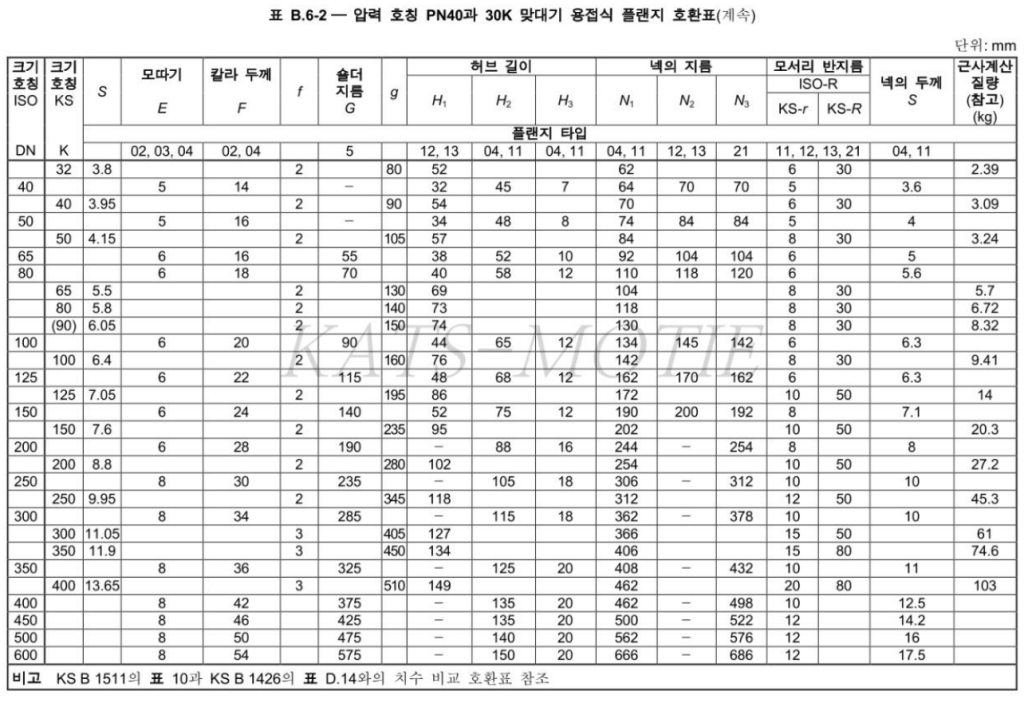

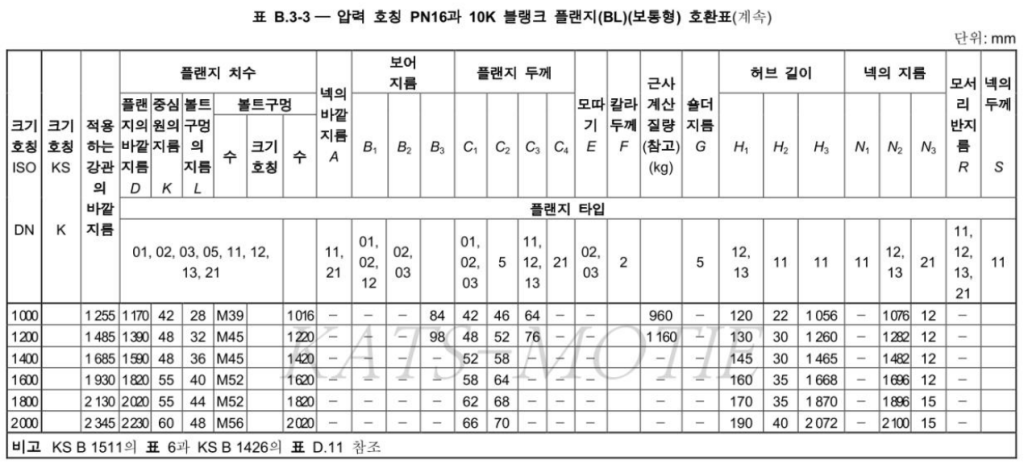

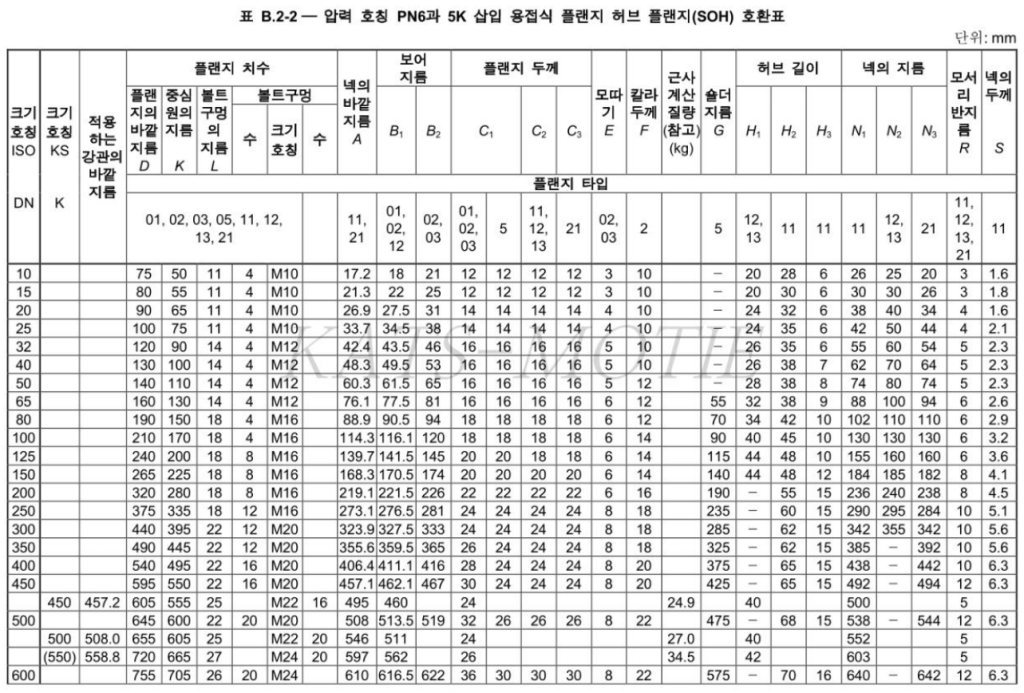

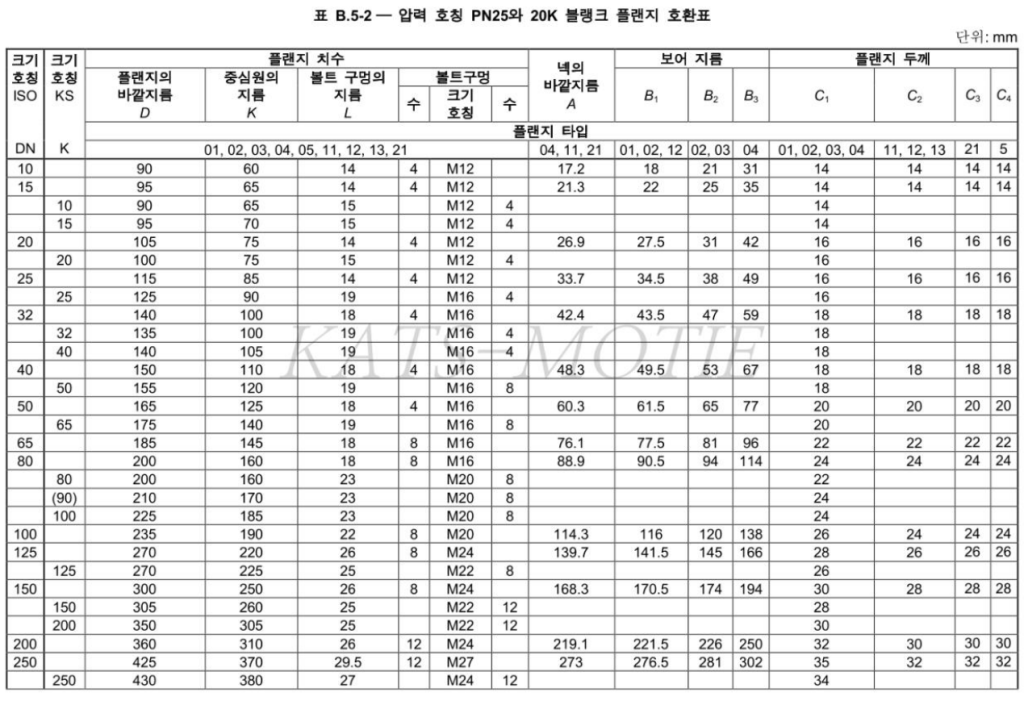

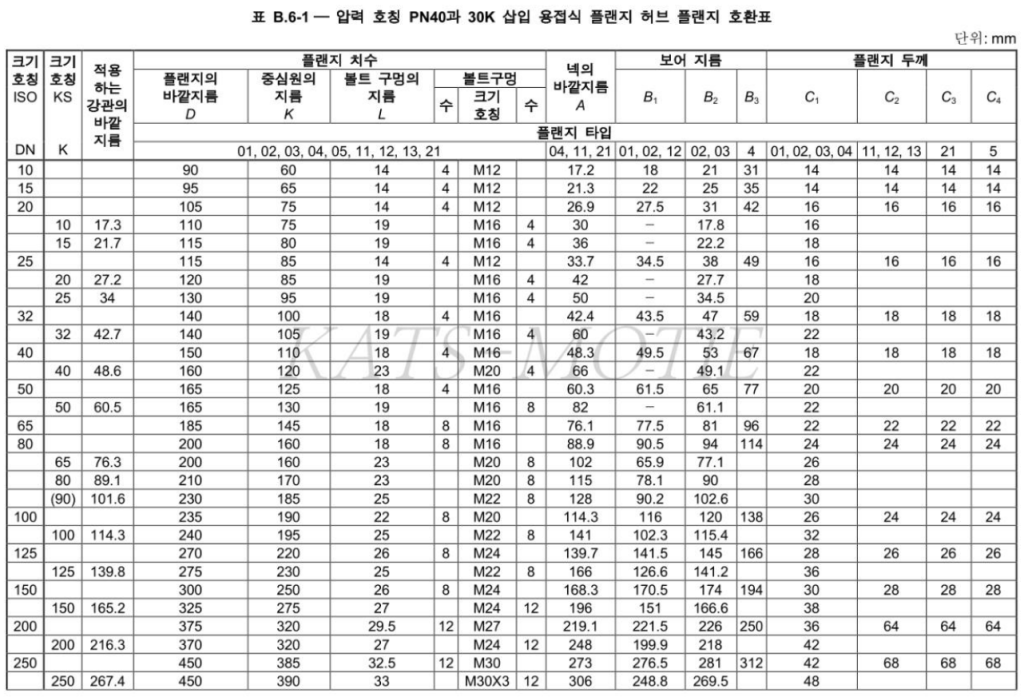

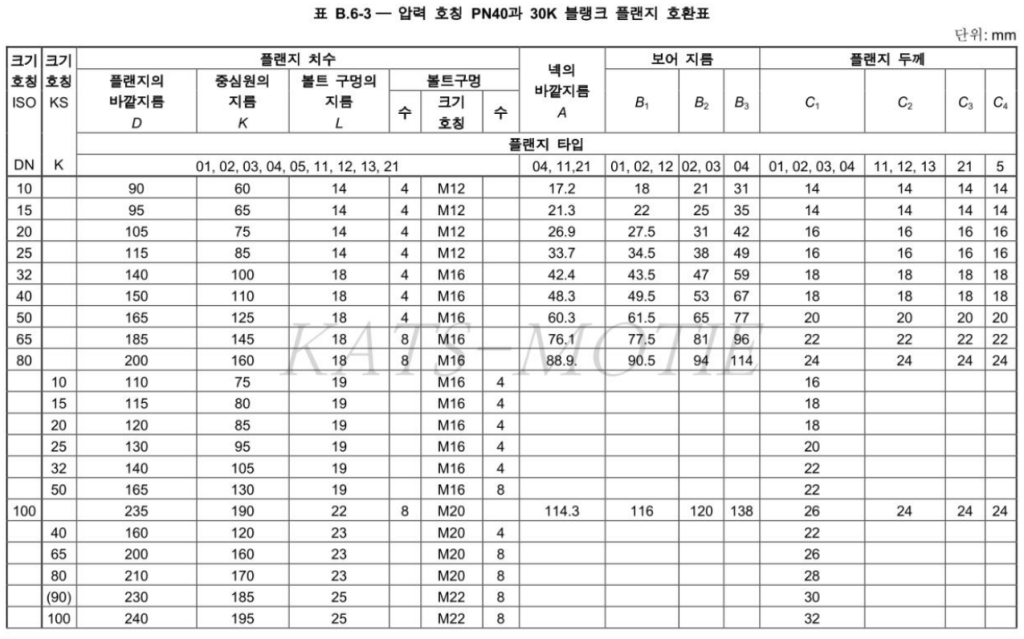

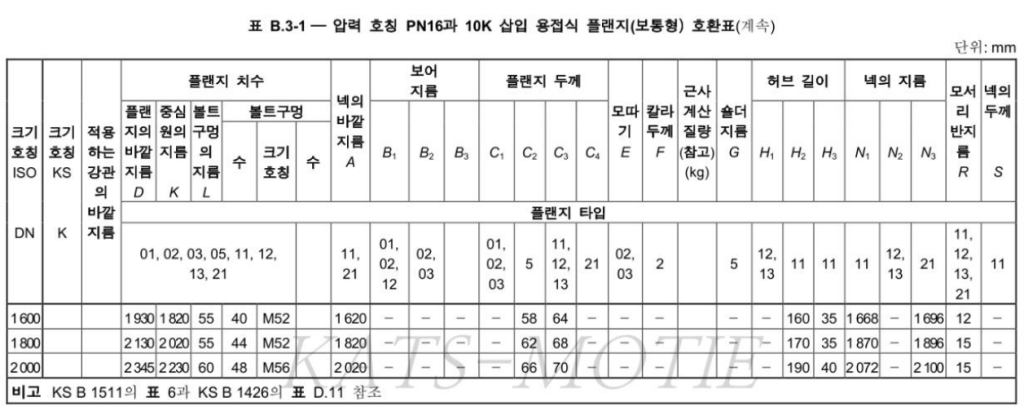

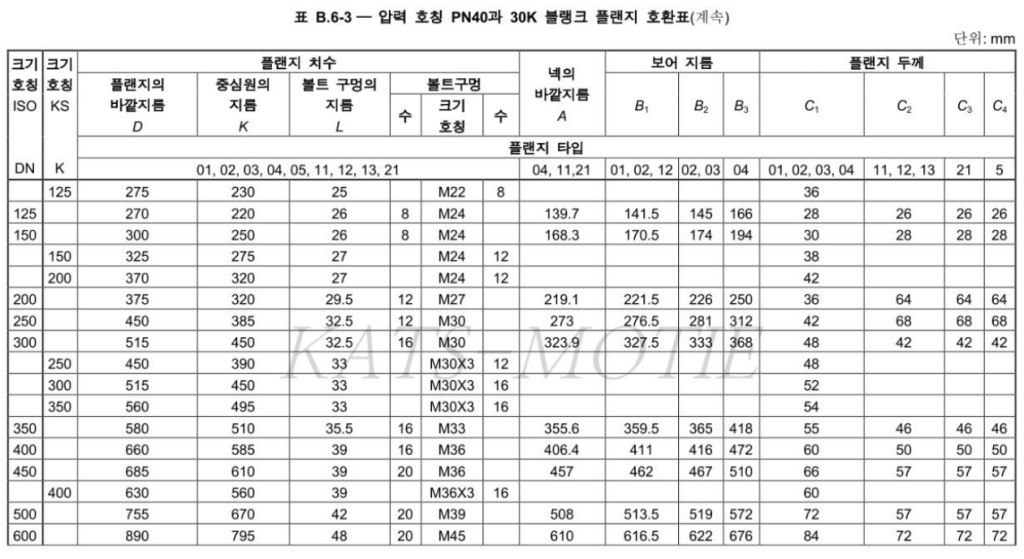

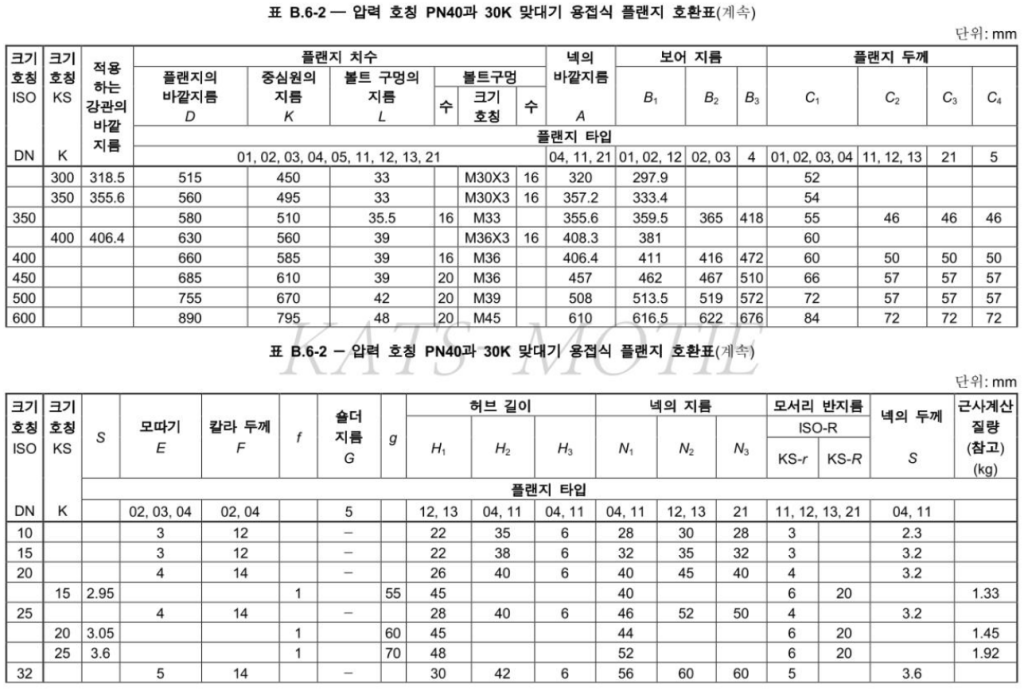

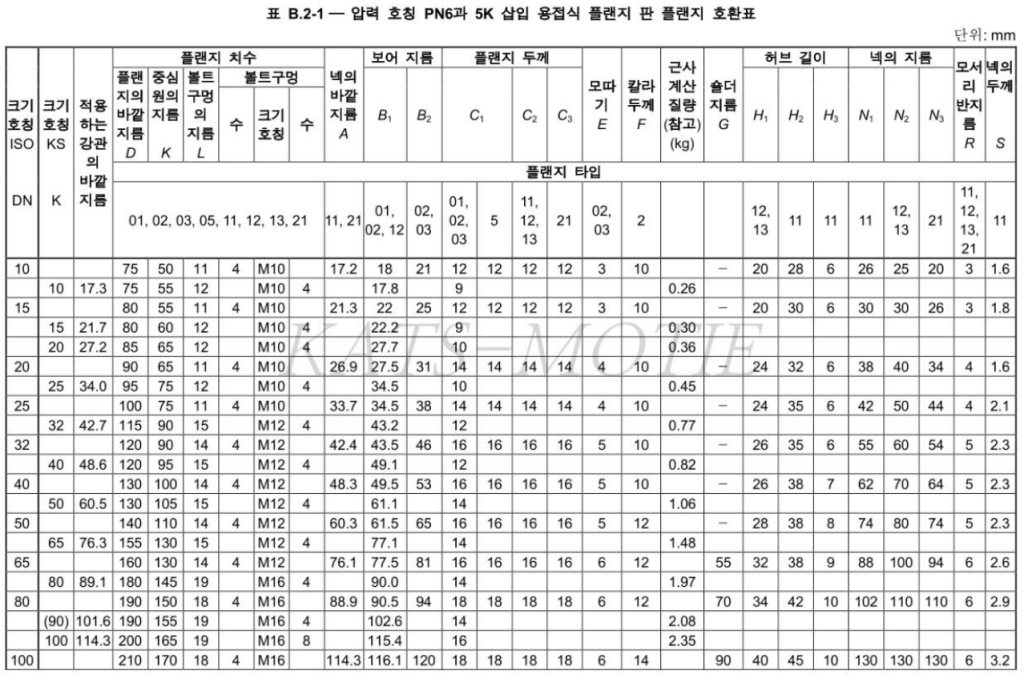

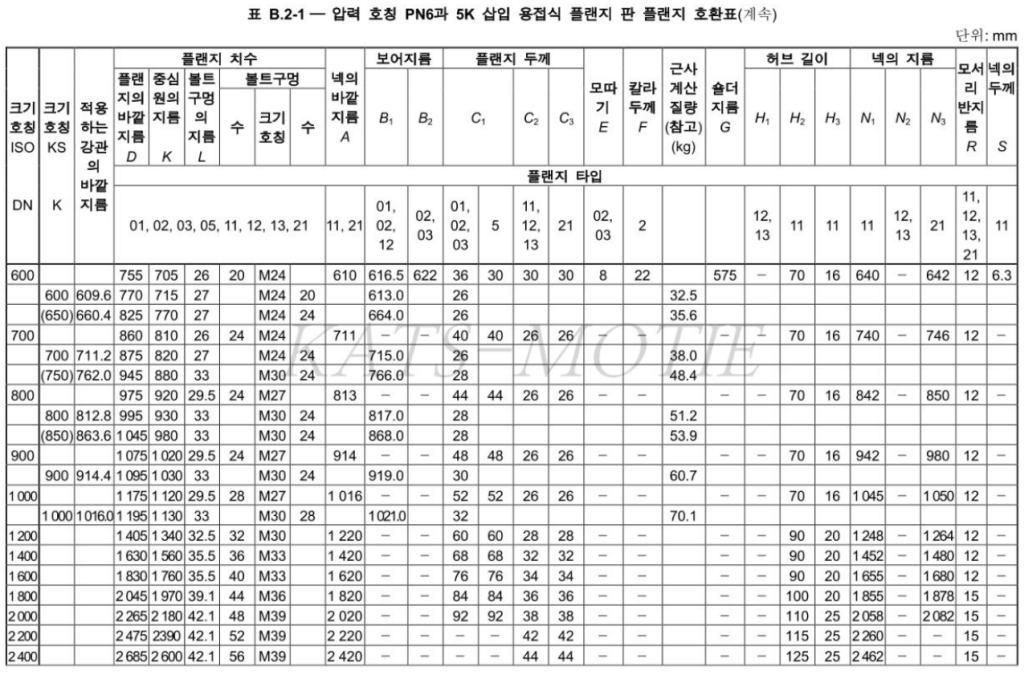

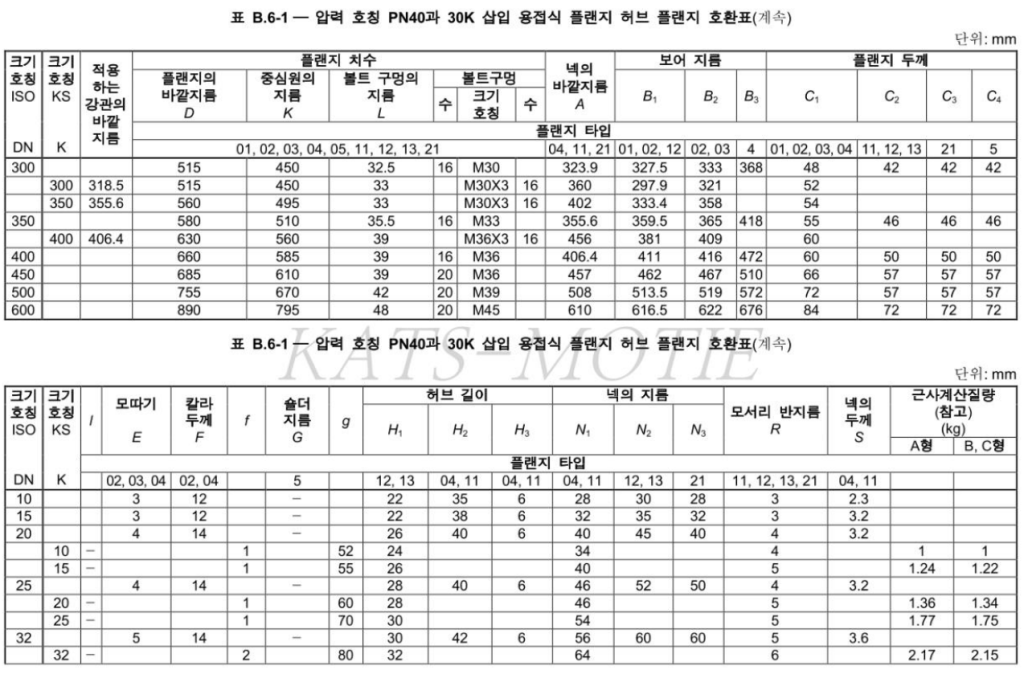

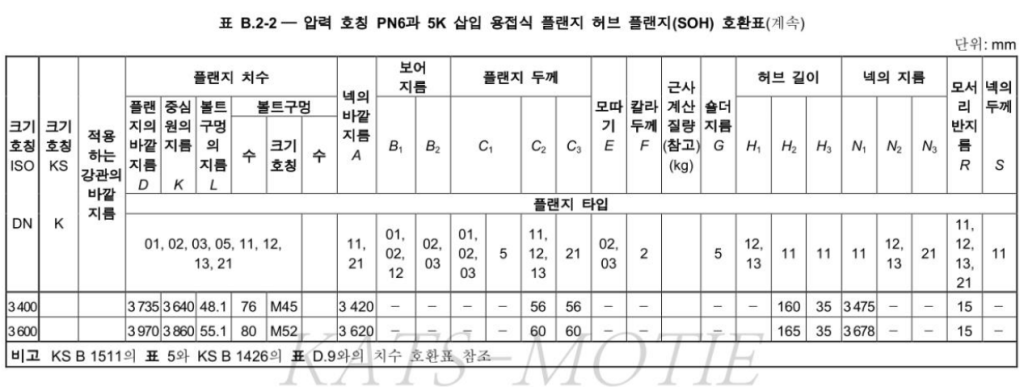

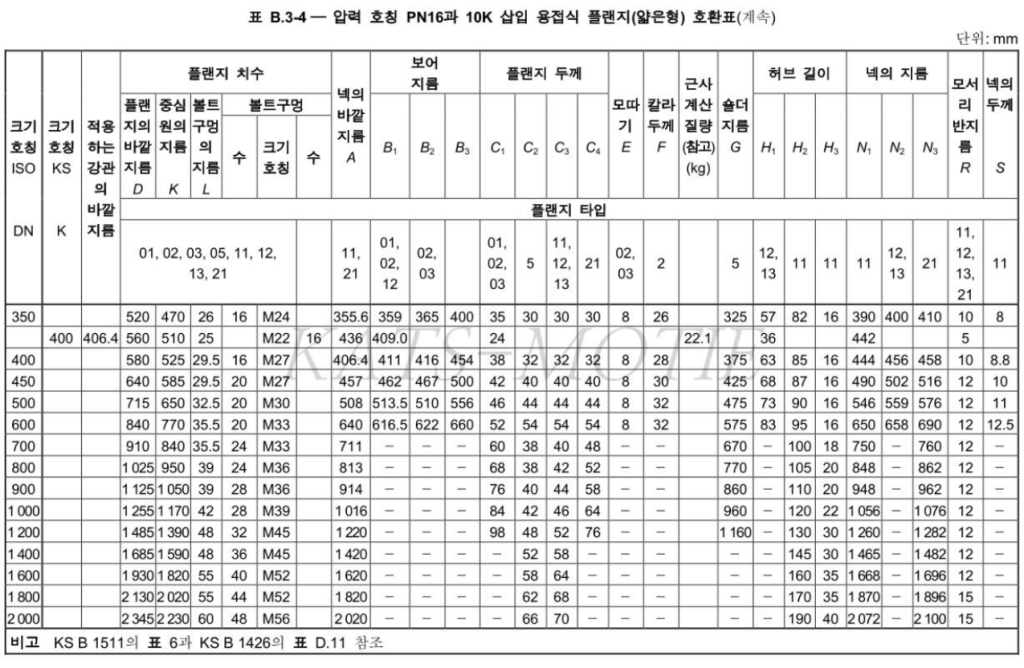

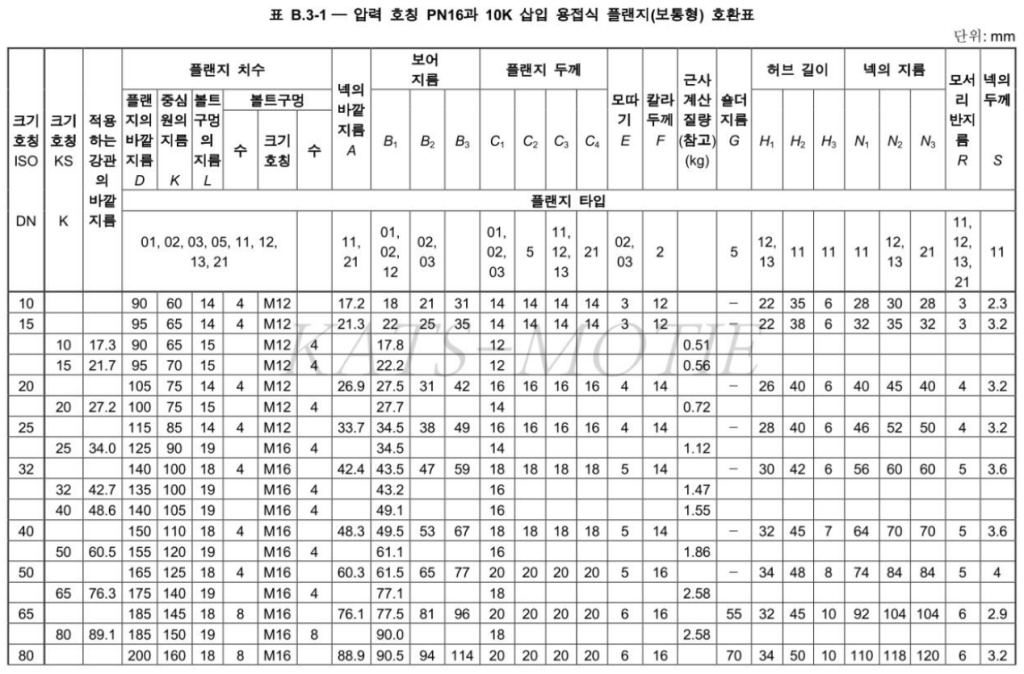

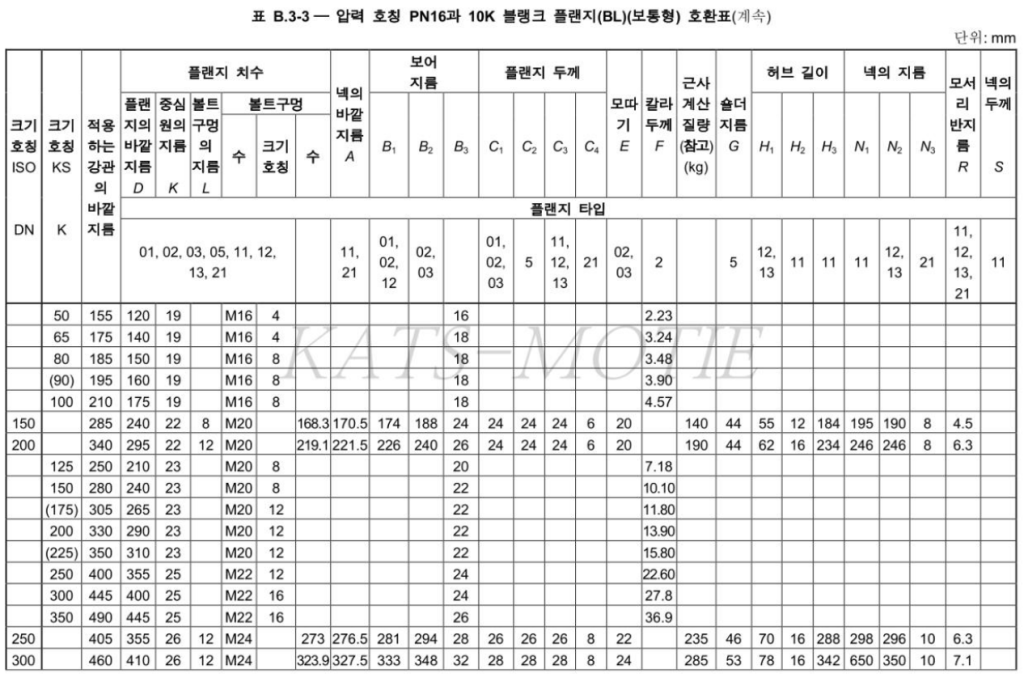

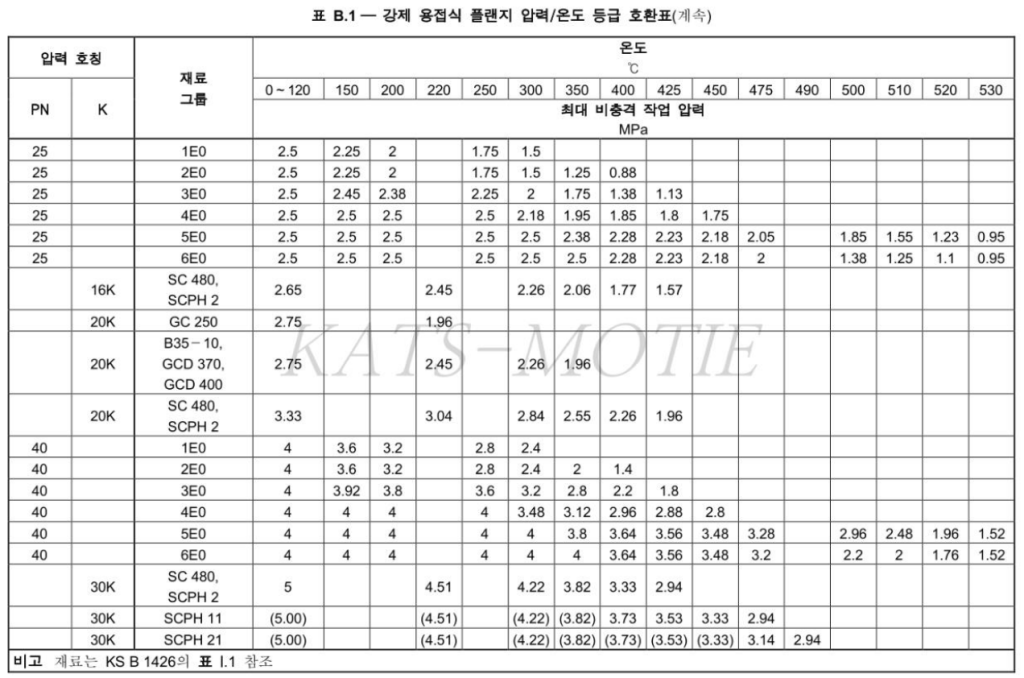

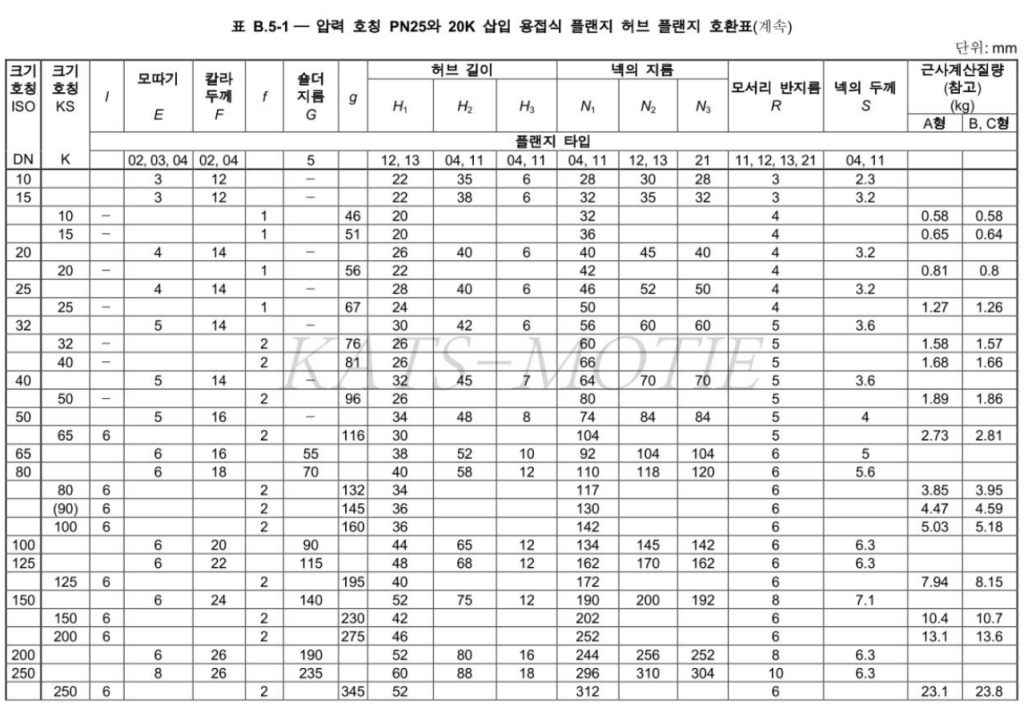

KS의 압력호칭 K 와 ISO의 PN호칭에 대한 압력/온도 등급표를 통합하였으며, 각 표준 간에 호환 가능한 표준과 치수의 확인을 위한 참고자료로 활용이 가능하다.
