이 표준은 주로 배관에 사용하는 밸브의 호칭 지름 및 구멍 지름에 대하여 규정한다.
주) 다음 밸브는 제외한다. : 압력 릴리프 밸브 / 수도꼭지 / 트랩, 공기 밸브 및 이것과 유사한 밸브 / 유압용, 공기압용, 냉동 장치용 등 특정 분야에 사용하는 밸브
4 호칭 압력
이 표준에는 호칭 지름 및 구멍 지름을 규정하는 밸브의 호칭 압력은 다음과 같다.
5 호칭 지름
밸브의 호칭 지름은 다음과 같이 한다. 호칭 지름은 모든 접속 끝의 밸브에 적용한다. 또한 ( ) 를 뿥인 호칭 지름은 사용하지 않는 편이 바람직하다.
6 구멍 지름

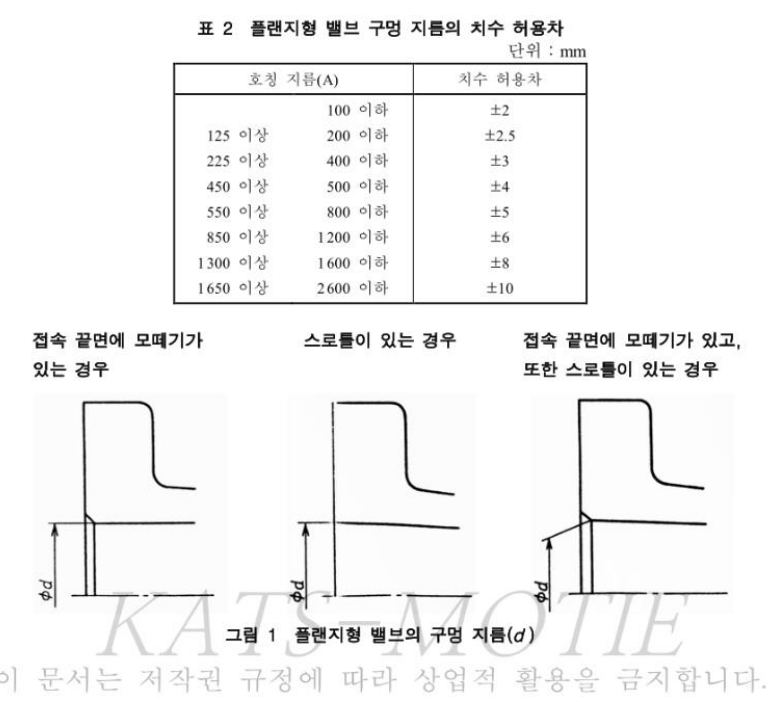

플랜지형 밸브의 구멍 지름은 그림 1과 같이 하고, 호칭 지름은 A만으로 한다. 또한, 표 1은 소켓 용접형, 맞대기 용접형, 나사 끼움형 및 웨이퍼형 밸브에는 적용하지 않는다.
선박용은 선박용에만, 옥외 수도용은 옥외 수도용에만 적용한다. 대응하는 호칭 압력 및 호칭 지름에 대하여 일반 기계 장 치용 구멍 지름을 선박용 및 옥외 수도용에 적용하여도 좋다.
7 구멍 지름의 치수 허용차
플랜지형 밸브 구멍 지름의 치수 허용차는 표 2와 같다.
8 라이닝 등(4)의 취급
표 1 및 표 2는 라이닝 등을 하기 전의 밸브에 적용한다. 라이닝 등을 할 경우에는 밸브의 유동 특성에 현저하게 나쁜 영향을 미치는 일이 없도록 고려하여야 한다.
또한, 인수.인도 당사자 사이의 협의에 따라 라이닝 등을 한 후의 밸브에 표 1 및 표 2를 적용하여도 좋다.
주(4) 밸브의 내면에 두께 0.3 mm 이상의 무기 또는 유기 재료를 접착 또는 기계적으로 부착하거나, 무기 또는 유기 재료를 융착하여 두께 0.3 mm 이상으로 하는 것을 말한다. 라이닝, 코팅 및 라이너, 카트리지의 부착 등이 이것에 해당한다.
